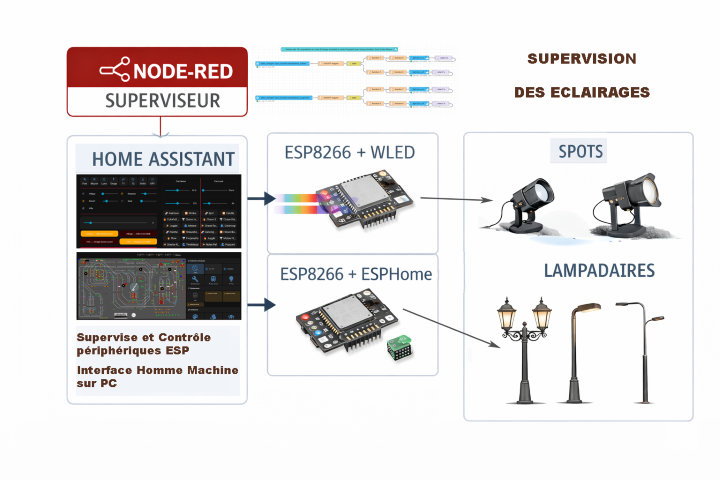

1. 🧭 Vue générale du système

Ce système repose sur une architecture de supervision domotique moderne combinant Node-RED, Home Assistant et des microcontrôleurs ESP8266, ESP32.

• Node-RED agit comme un superviseur logique
• Home Assistant centralise les équipements et sert d’interface principale
• Les ESP8266 pilotent physiquement les éclairages :

  • WLED pour les spots (effets, transitions RGB)
  • ESPHome pour les lampadaires en PWM et relais

👉 L’ensemble permet de piloter un réseau d’éclairage (lampadaires, spots, rotonde, éoliennes, fontaines, carrousel, grande roue, téléphérique, sons, relais, …) de manière centralisée, automatisée et évolutive.

2. ⚙️ Fonctionnement technique

🔴 Node-RED (Supervision)

• • Gère la logique avancée
  • Exécute des scénarios dynamiques (séquences, temporisations, conditions)
  • Permet une programmation visuelle et modulaire



Exemples :

• • Allumage progressif des lampadaires
  • Gestion jour/nuit avec ambiance sonore
  • Synchronisation avec évènements iTrain

🟢 Home Assistant (Cœur du système)

• • Centralise tous les équipements (entités)

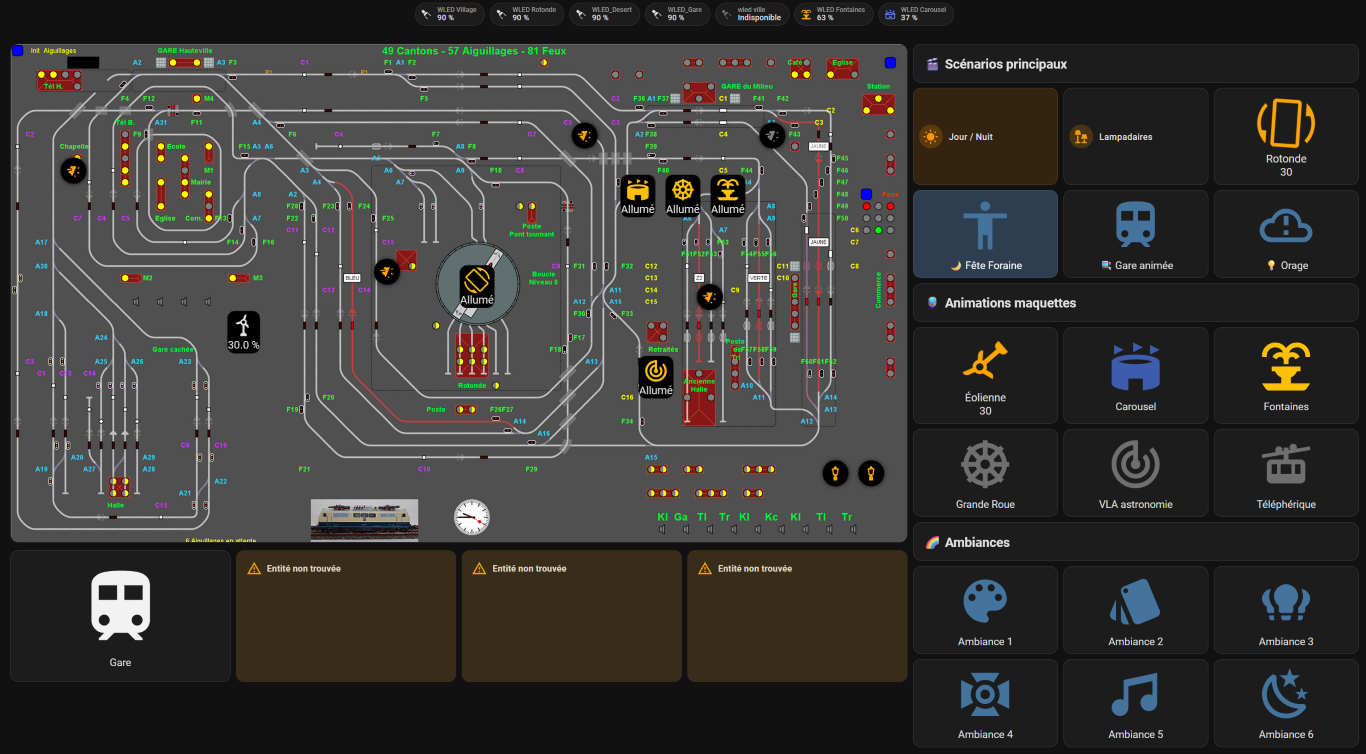

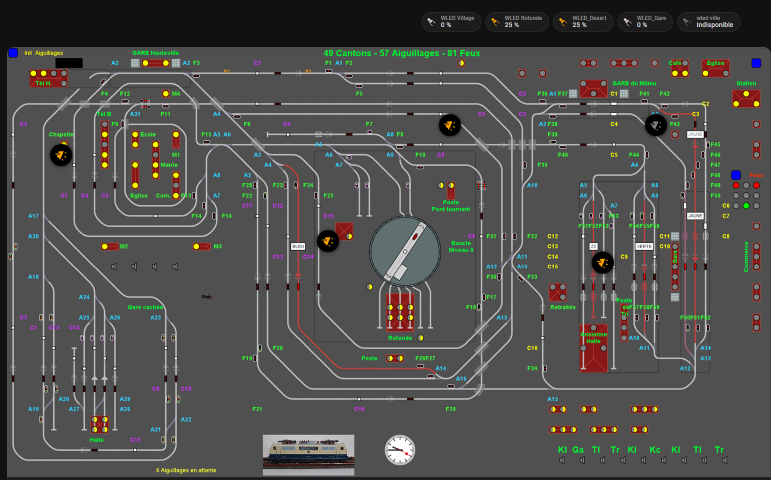

  • Sert d’interface utilisateur (tableau de bord)
  • Expose des services (light.turn_on, etc.)



Rôle clé :
👉 Faire le lien entre :
interface utilisateur et périphériques et donner des informations à Node-RED qui sert de cerveau – séquence les animations complexes

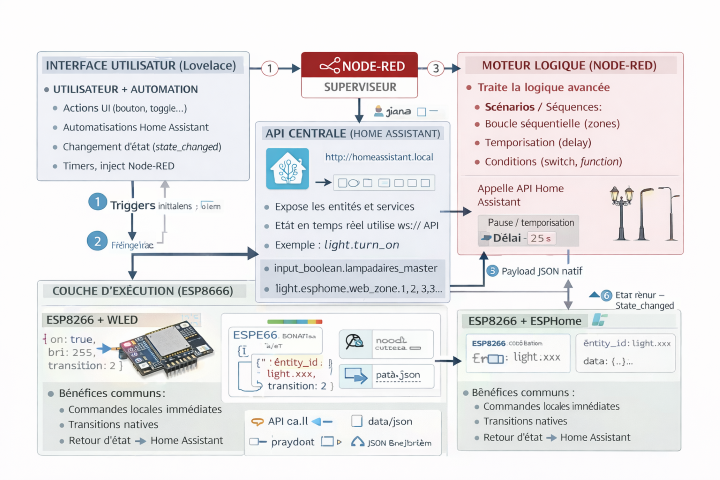

🔄 Communication

Le flux typique :

1. 1. Action utilisateur (bouton HA ou automatisation)
   2. Transmission à Node-RED
   3. Traitement logique (séquence, conditions, tempo)
   4. Appel de service Home Assistant
   5. Envoi vers ESP8266
   6. Action physique (allumage, variation, effet)



⏱️ Méthodes utilisées

• • Séquençage (ex : allumage zone par zone)
  • Temporisation (delay) pour effets progressifs
  • Boucles logiques dans Node-RED
  • Transitions natives côté WLED ou ESPHome
  • États synchronisés (retour d’état vers HA)



3. 🚀 Avantages du système Node-RED + Home Assistant

🎯 Logique modifiable sans code complexe

👁️ Node-RED offre une vision claire des flux

⚡ Exécution rapide des scénarios

🔌 Compatible avec une grande variété de matériels

🎬 Scénarios réalistes (ex : allumage urbain progressif)

🧩 Chaque fonction est indépendante

🧾 Conclusion

L’association Node-RED + Home Assistant + ESP8266 (WLED / ESPHome) constitue une solution puissante, flexible et professionnelle pour superviser un système d’éclairage complexe.

👉 Elle permet de combiner :

• • simplicité d’usage
  • puissance de programmation
  • réalisme des effets
