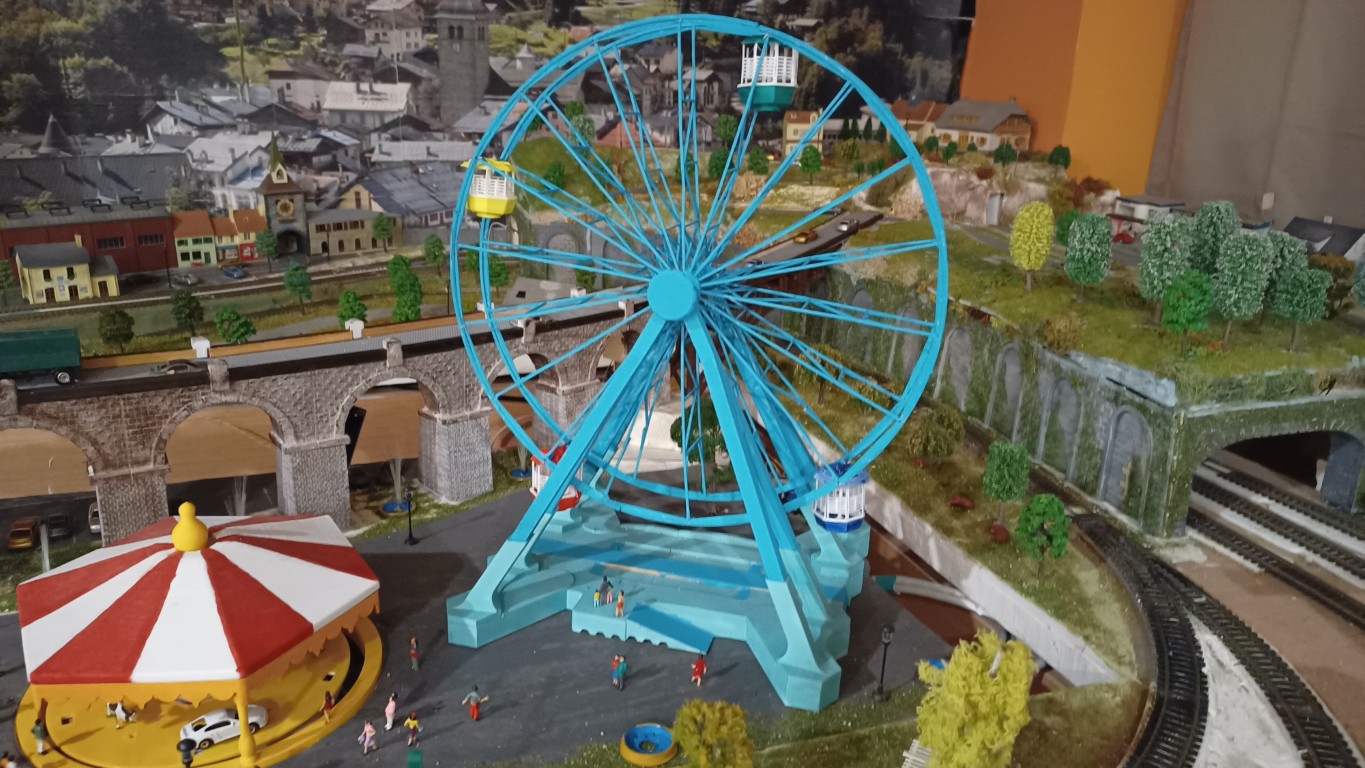

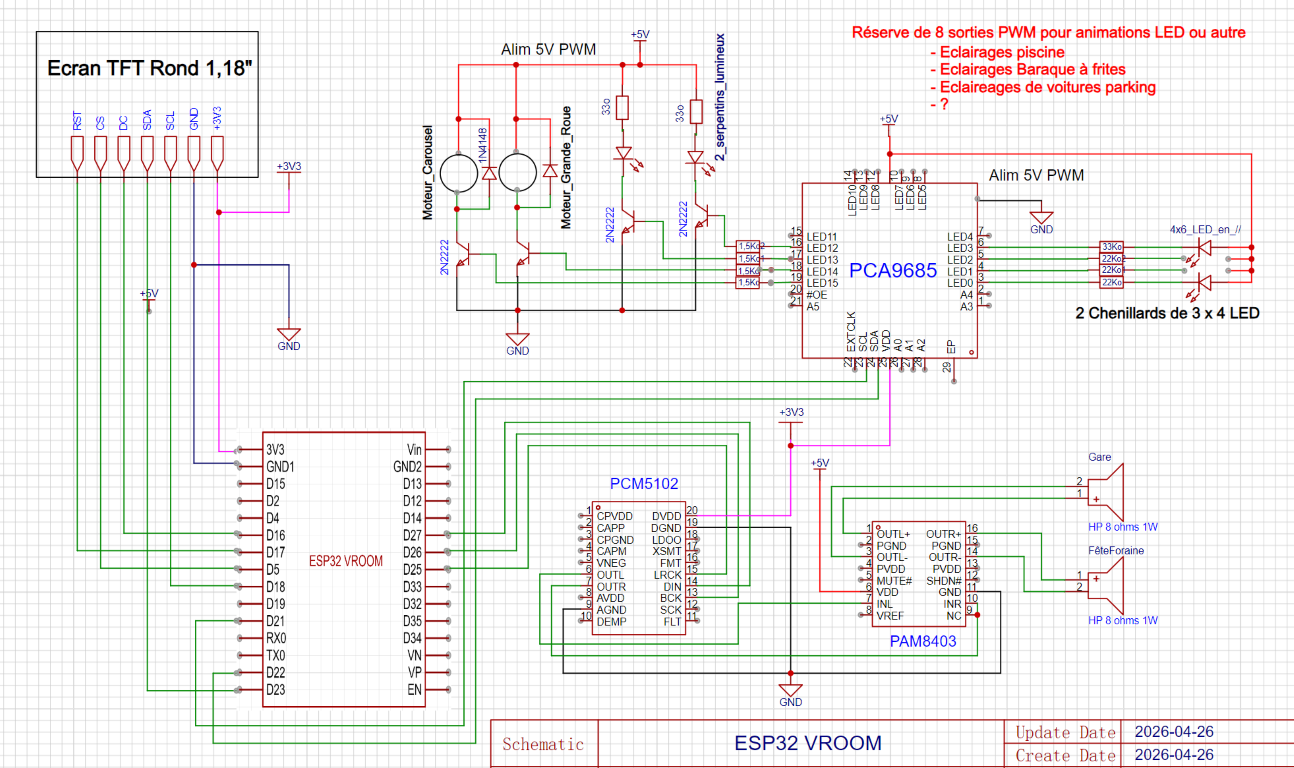

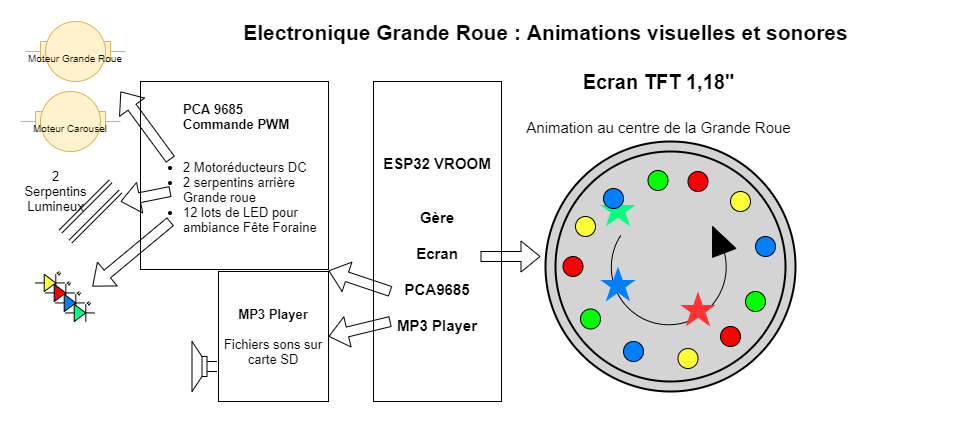

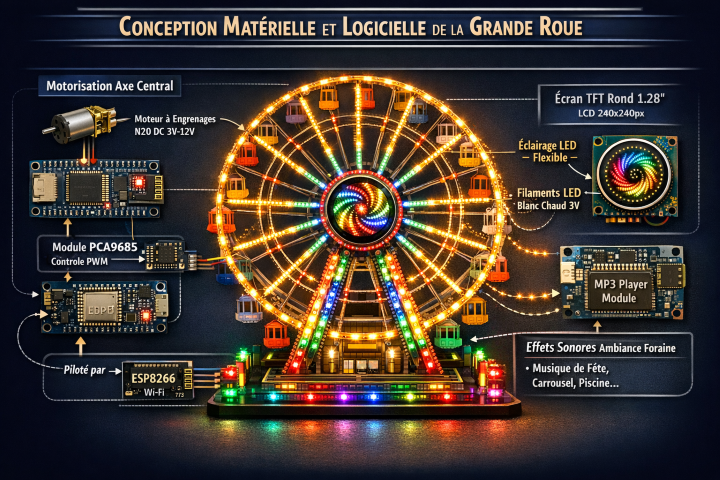

Grande roue avec 18 nacelles qui tournent, des effet lumineux et sonores. Initialement prévu avec ESP8266 mais pour des performances nettement meilleures, je suis passé à un ESP32 VROOM
Description

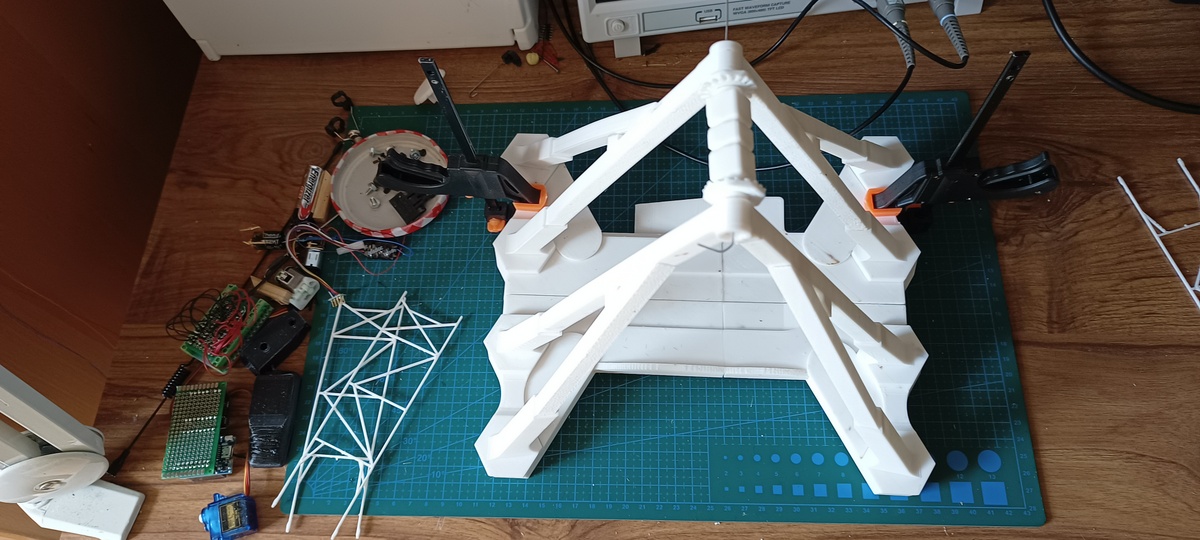

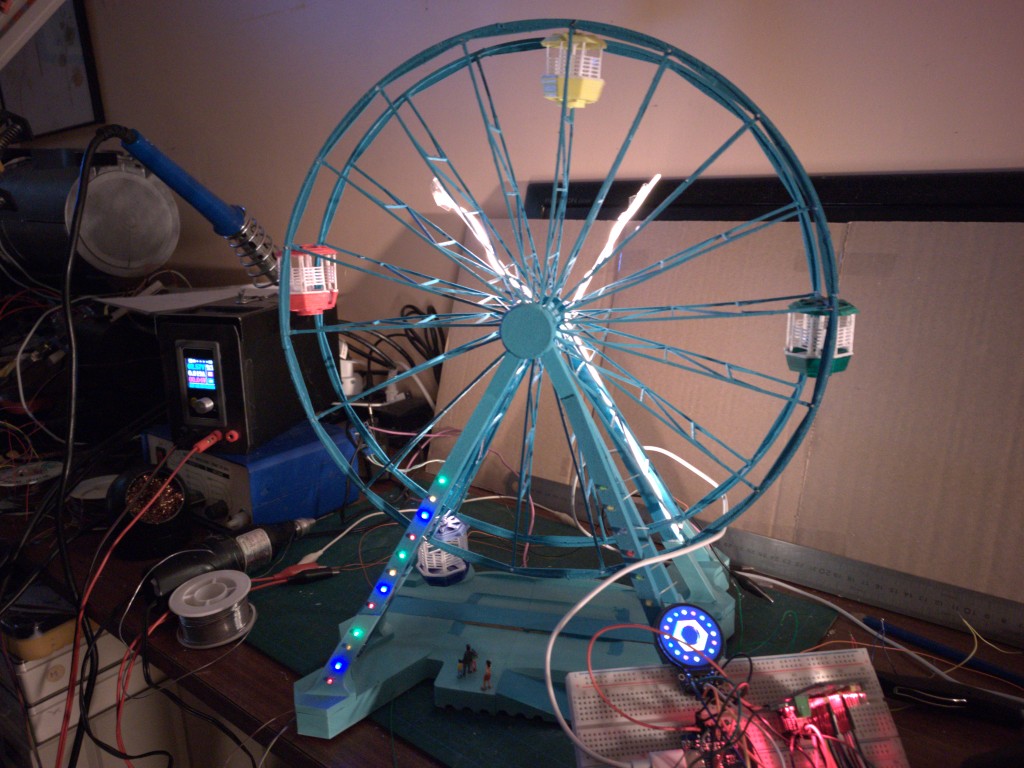

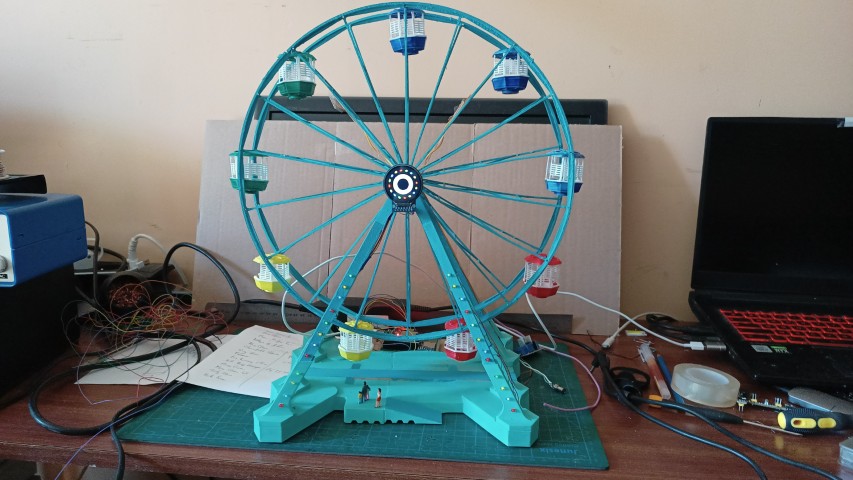

- Réalisation maquette
conçue par Hammoohammad sur Cult 3D

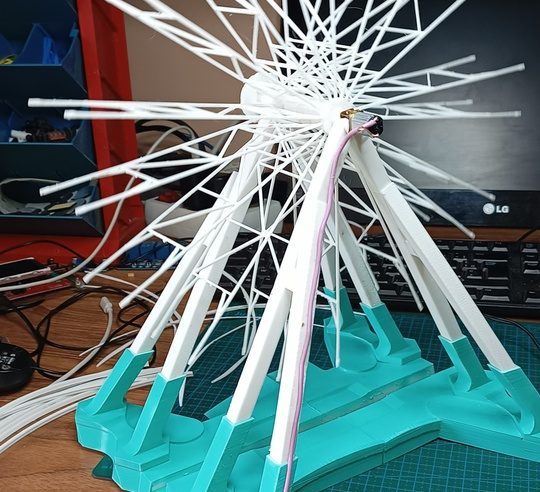

Grande roue.

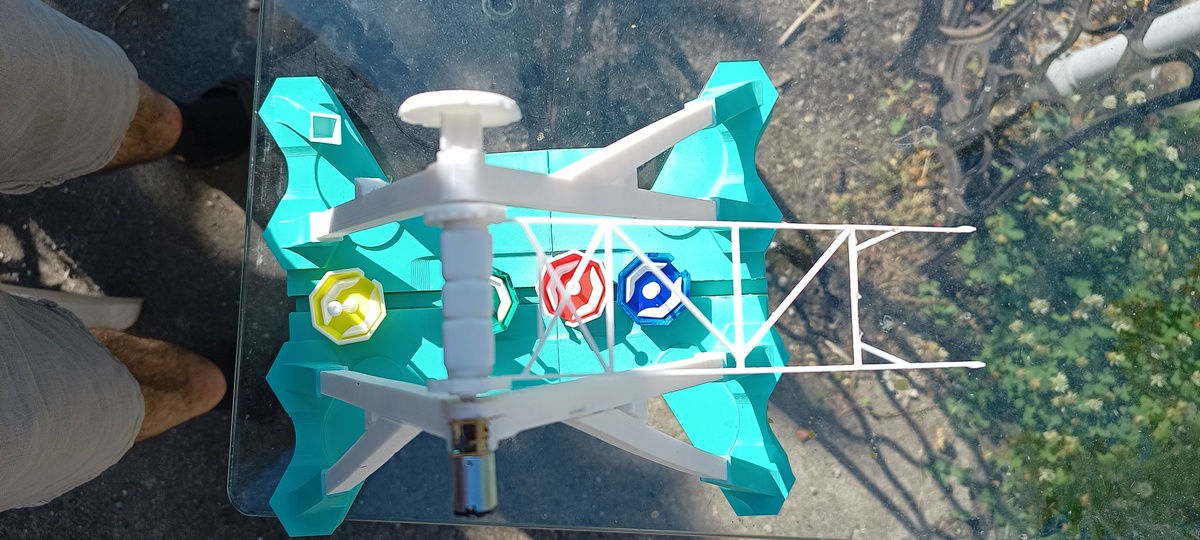

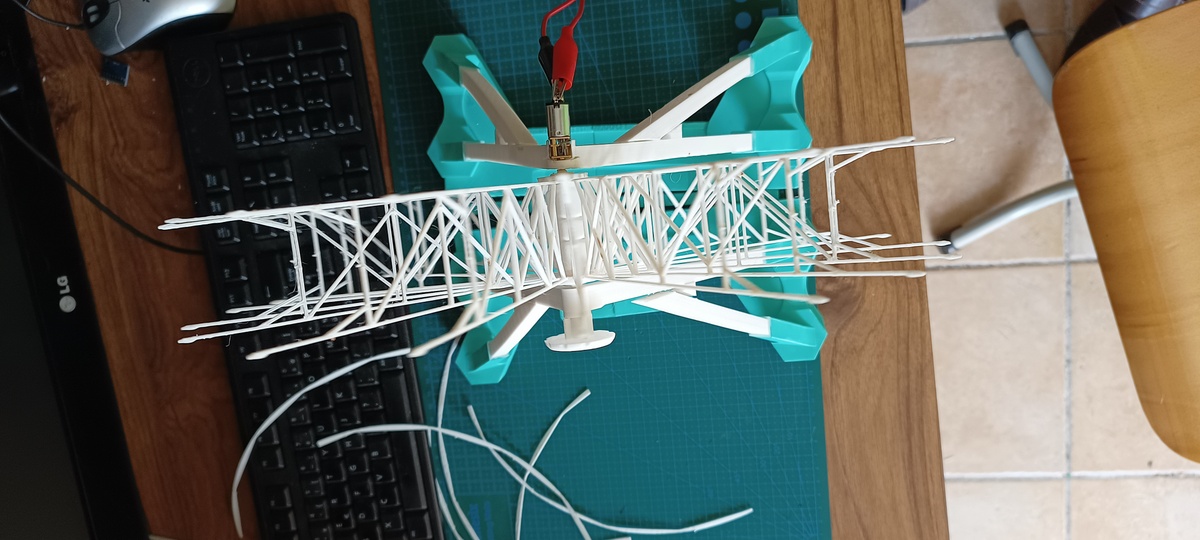

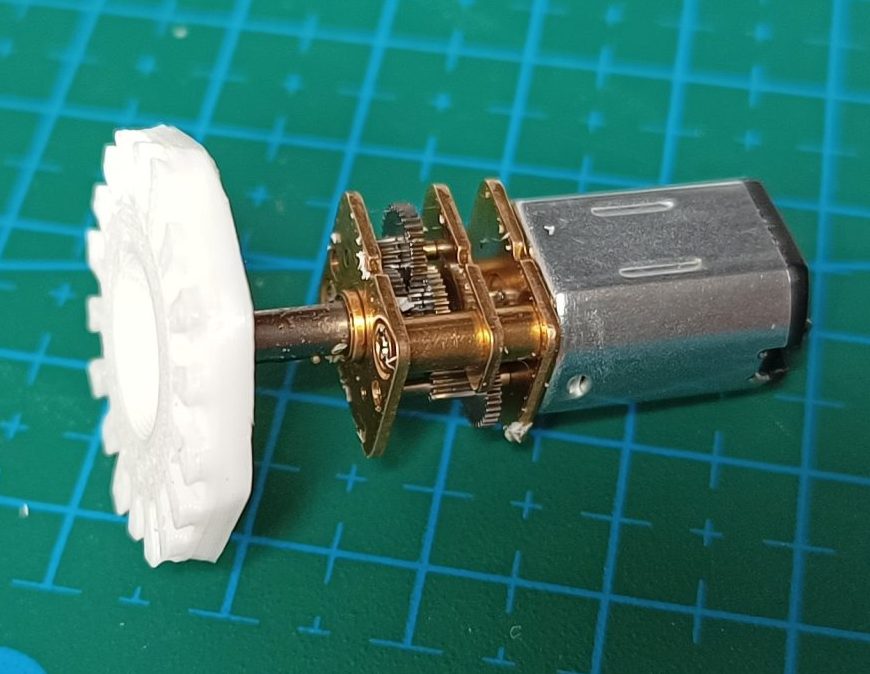

Coût de 8€ mérité car fonctionnel. - Motorisation axe central Grande Roue
bricolée pour s’adapter, commandé en PWM avec PCA9685 et ESP32

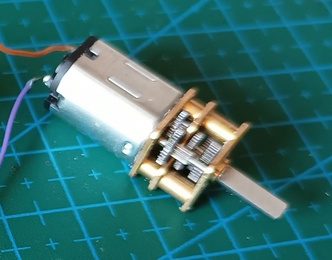

Mini moteur à engrenages N20 DC 3V-12V - Motorisation Carrousel
commandé en PWM avec PCA9685 et ESP32
DC 3 V-7.4 V 5 V 12 tr/min vitesse lente Mini 300 moteur à engrenages - Éclairage arrière de la Grande Roue

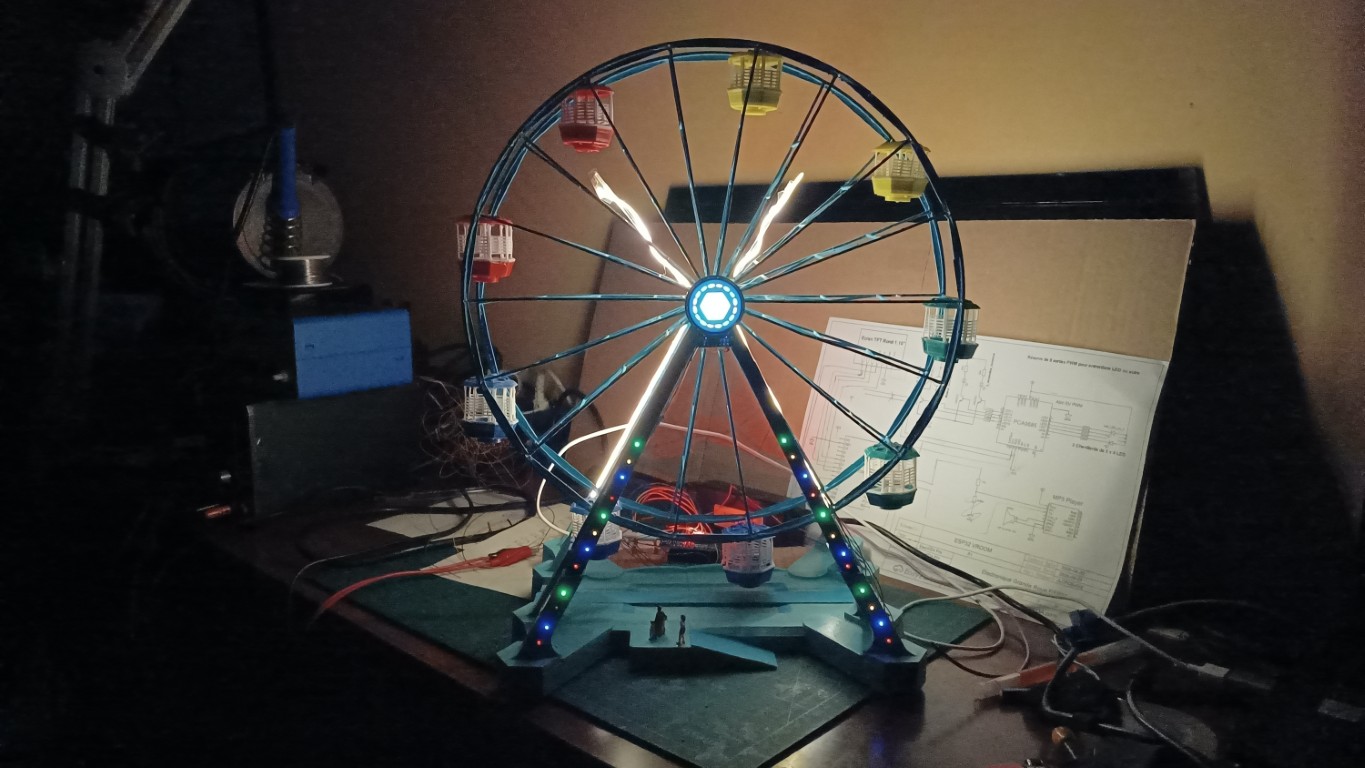

avec LED fin Filament Flexible Ultra mince 3V
2 filaments blanc chaud qui éclairent la roue et les nacelles avec un effet tortillon sur la partie centrale de la roue, commandée en PWM avec 2 sorties PCA9685 + ESP32 - Ecran 1,8 pouces rond
Partie centrale Grande Roue

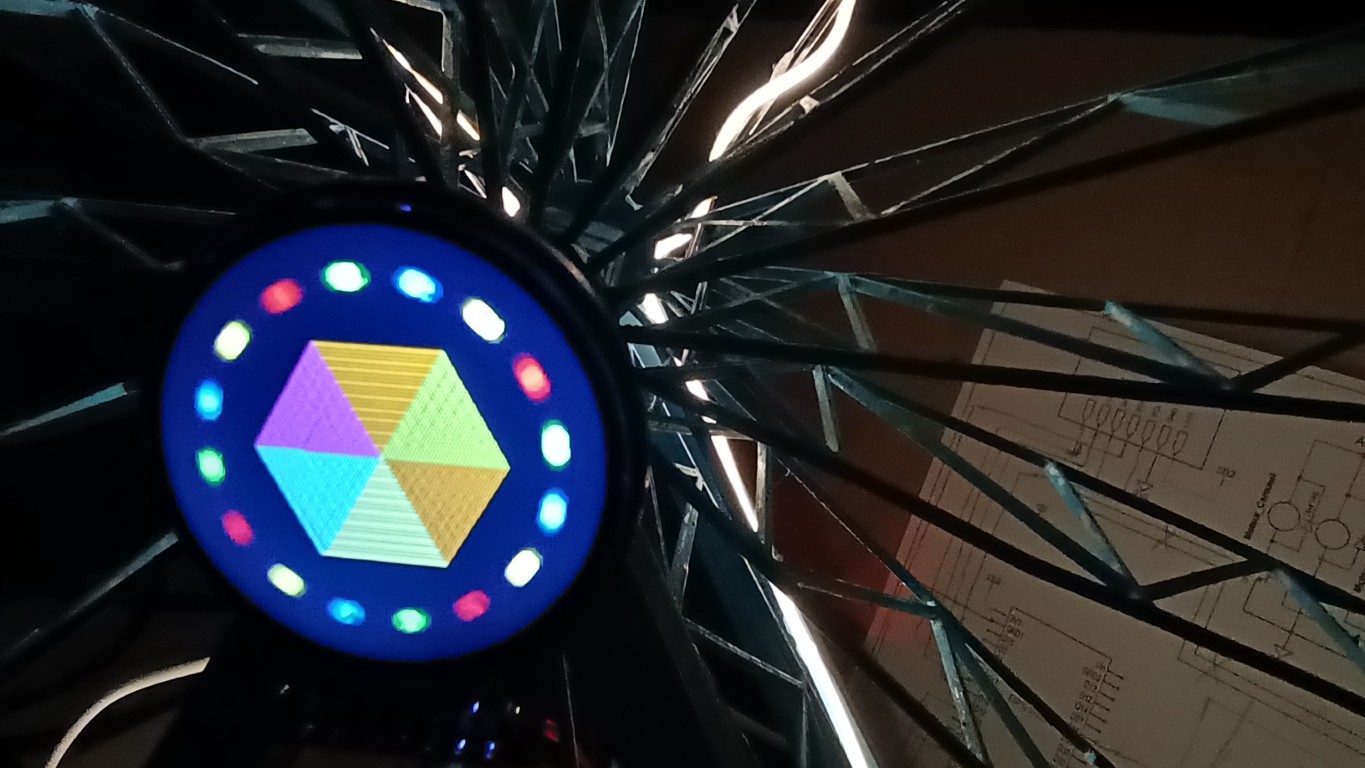

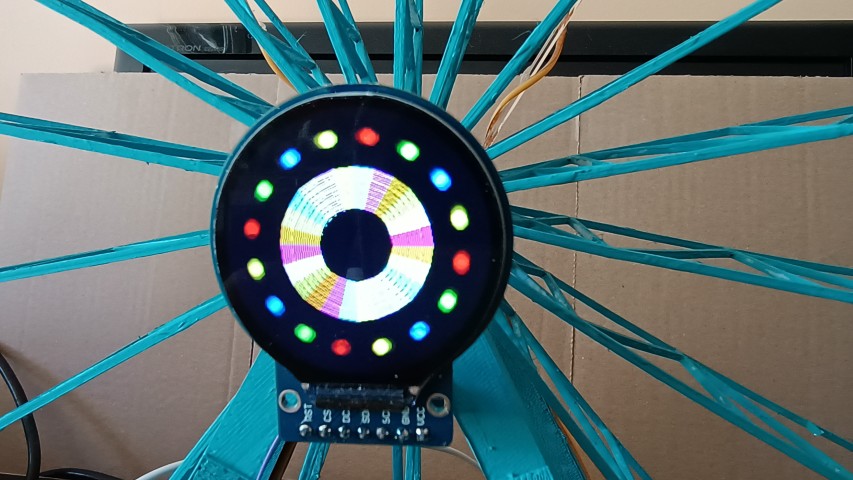

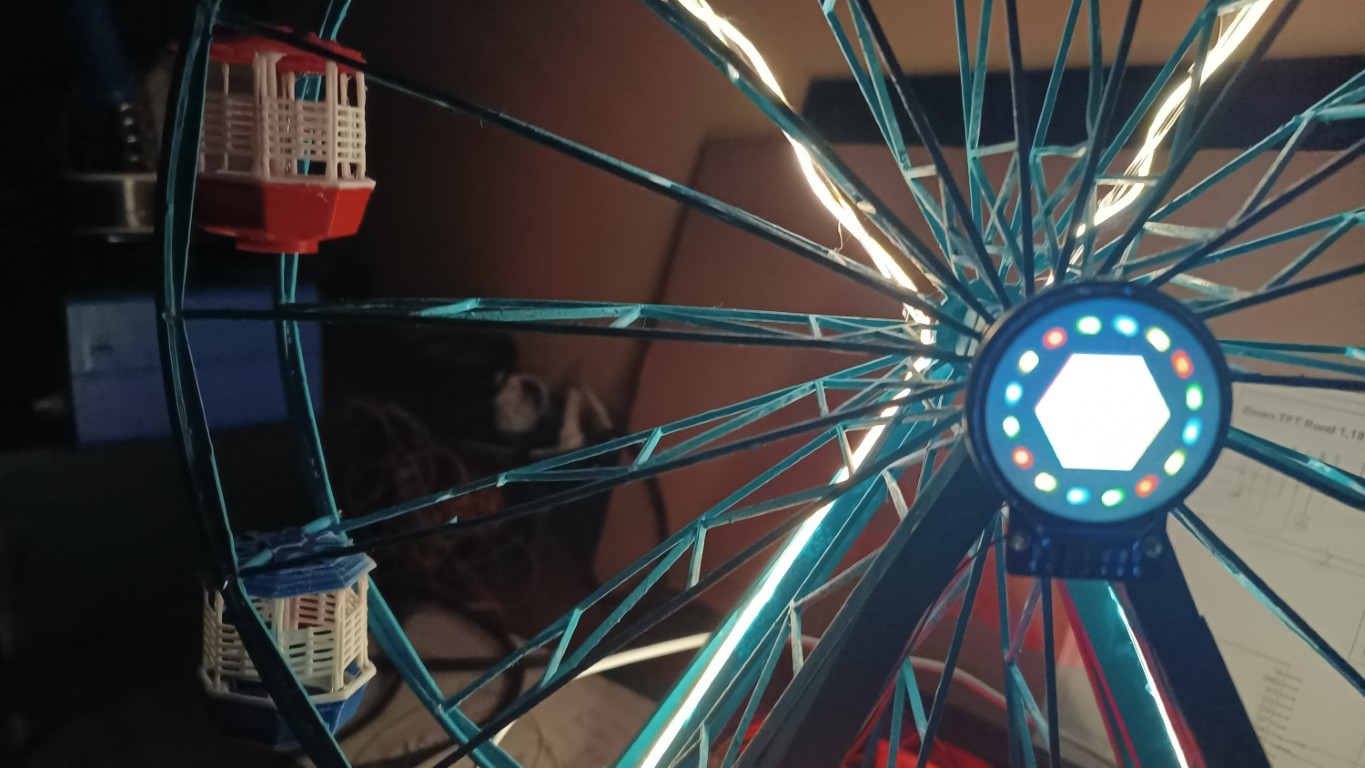

Écran TFT 1.28 pouces, Module d’affichage LCD TFT rond RGB 240×240 GC9A01
Piloté par ESP32, affiche de multiples effets (anneaux extérieur de boules lumineuses, étoiles centrales, spirale centrale) - 12 x LED’s (par 1 à 4 LED) de couleur variables en intensité

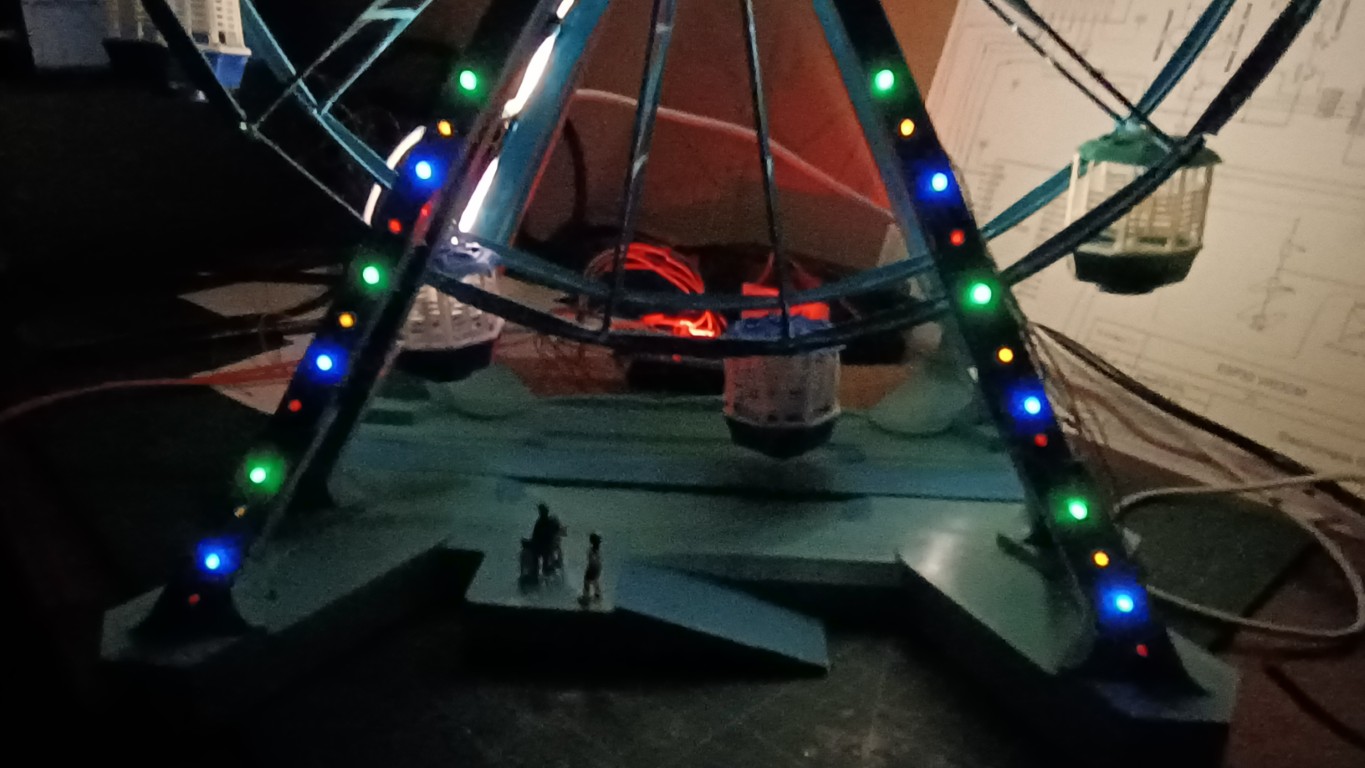

(PWM via PCA9685 + ESP32) pour mettre en évidence piliers et partie basse de la Grande Roue - Sons
Initialement j’avais prévu d’utiliser un MP3player.

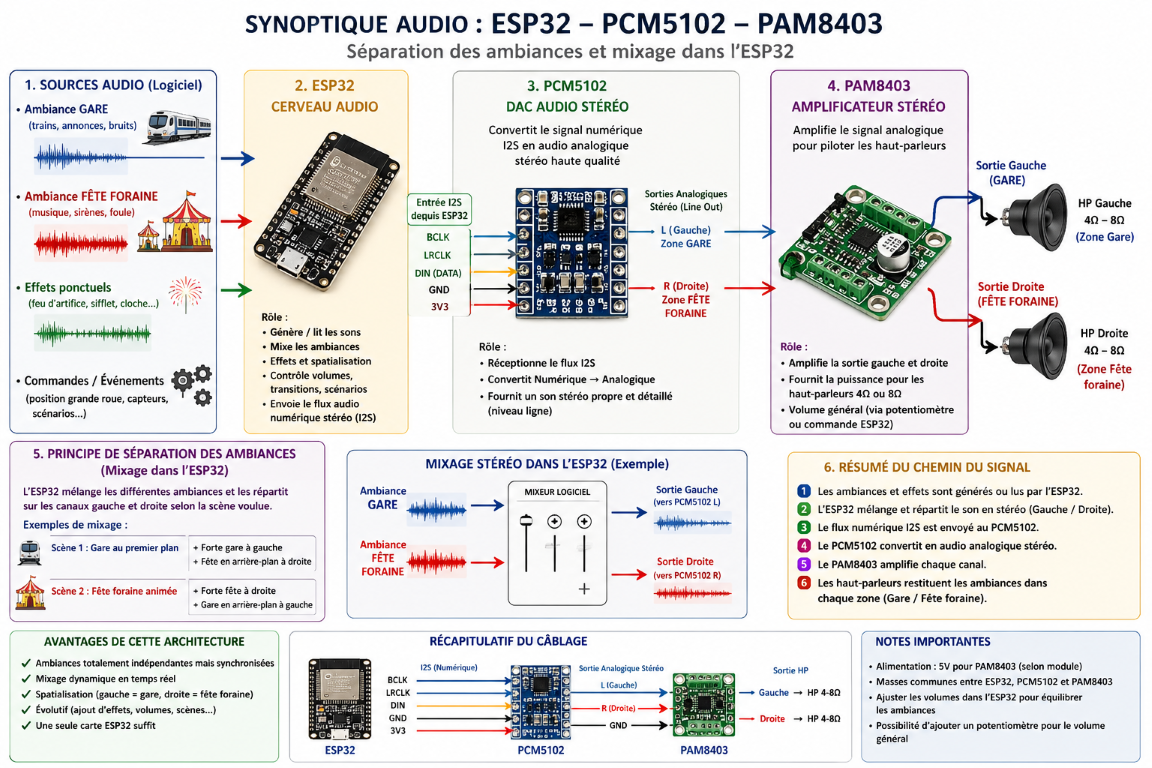

Dans un objectif de créer une vraie ambiance Fête foraine, je raccorde un petit ampli stéréo avec HP généré par ESP32.
Feu d’artifice
sifflement = fréquence qui monte
explosion = bruit blanc + décroissance
Fête foraine
sirène
musique foraine
bruit de foule
Ambiance
vent
bruit mécanique
pour donner l’ambiance sonore :
– Grande Roue mais aussi Carrousel, Fête foraine, Piscine
– Gare de Perle, annonces gare, circulation urbaine, public, …
Photos Mai 2025
Photos Avril 2026
A faire / en partie réalisé
- Réalisation maquette

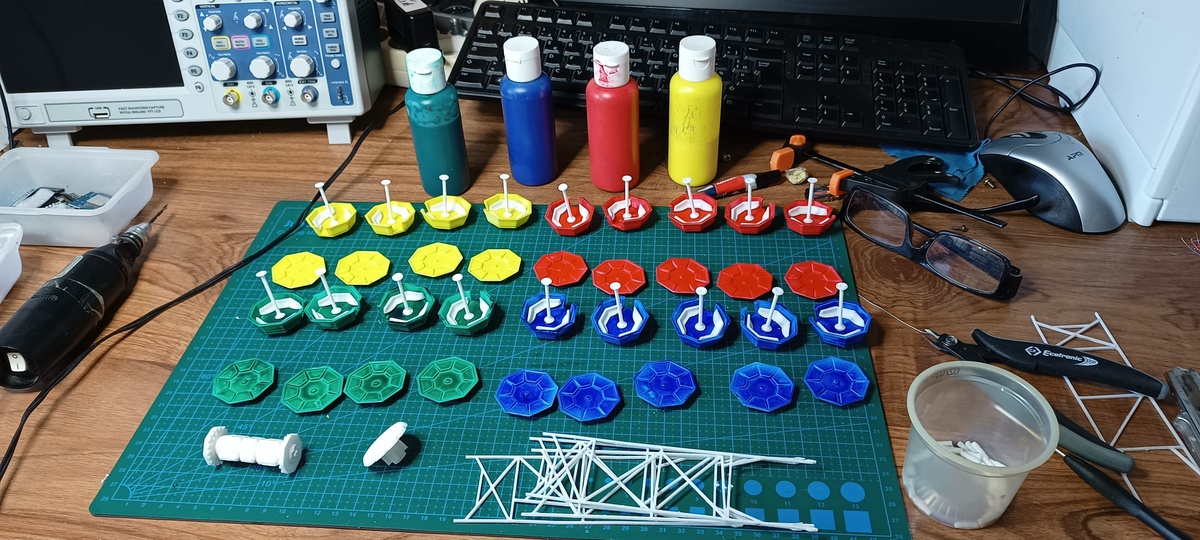

Finir les 9 nacelles manquantes - Logiciel
Finir programmation ESP32 : commande PWM moteurs et LED’s, commande sons, automatismes animations - Carte SD pour ambiances sonores (fête foraine, feu d’artifice, piscine, public, chien qui aboie, chouette, orage, …
- PCM5102 permet de créer des sons de qualité
- Réflexion pilotage par Home Assistant
La solution est probablement que esp32 aura une couche de communication (protocole MQTT) qui recevra ses ordres de Node Red lui-même supervisé par Home Assistant ! - Créer ambiances sonores (matériel & logiciel)
