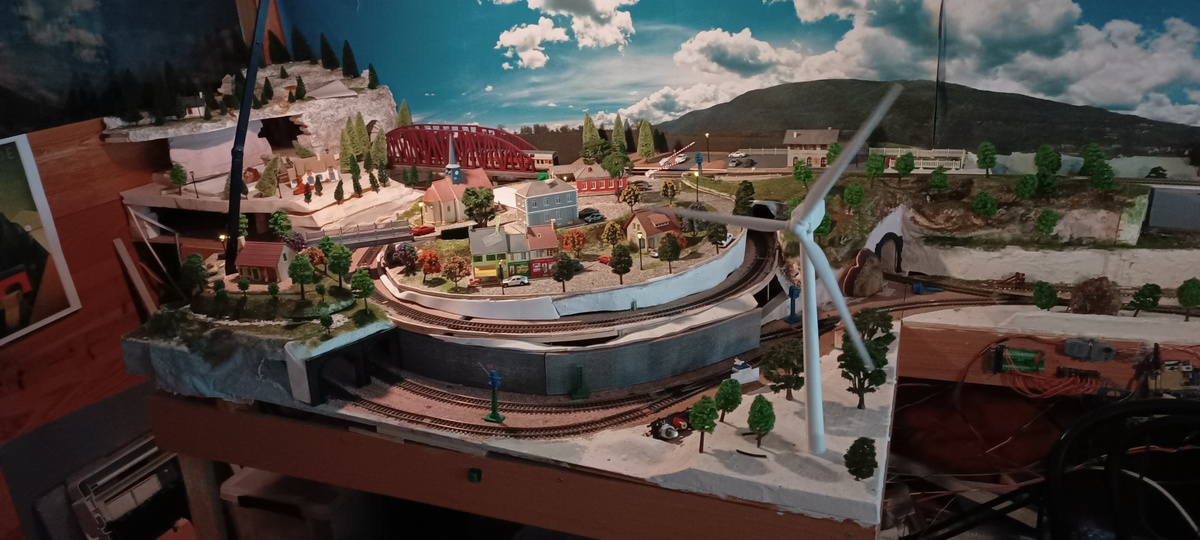

Deux éoliennes avec 2 LED's, moteur pour les pales, servomoteur pour changer l'orientation de l'éolienne. Carte SON intégrée pour la zone Village + Rotonde
Description

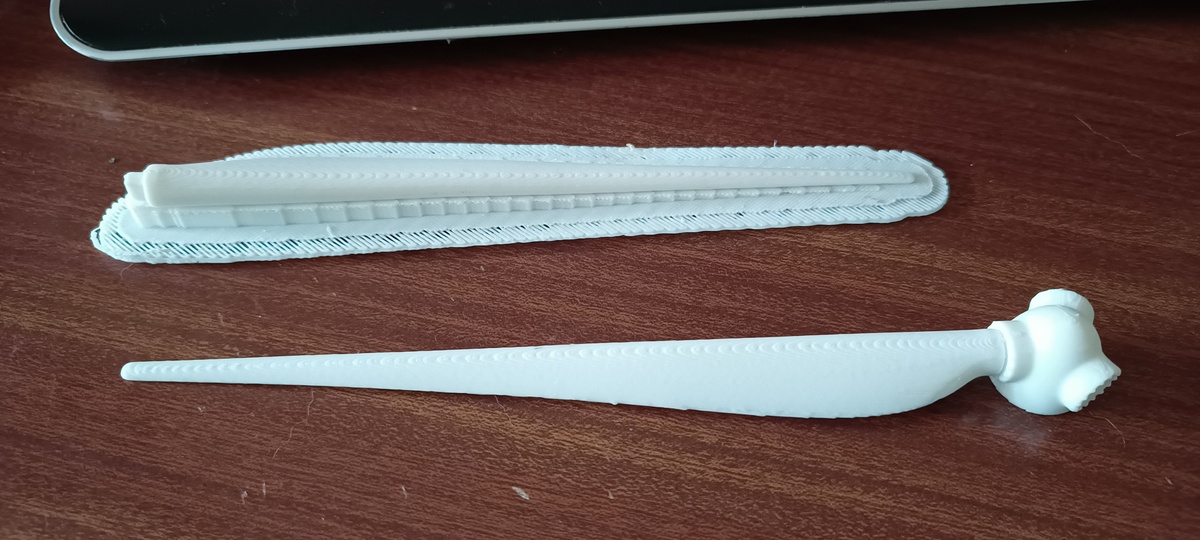

- Réalisation à l’aide des fichiers STL de Positron sur Cul3D : Wind turbine model, 520mm height (HO/TT/N scale), motorized

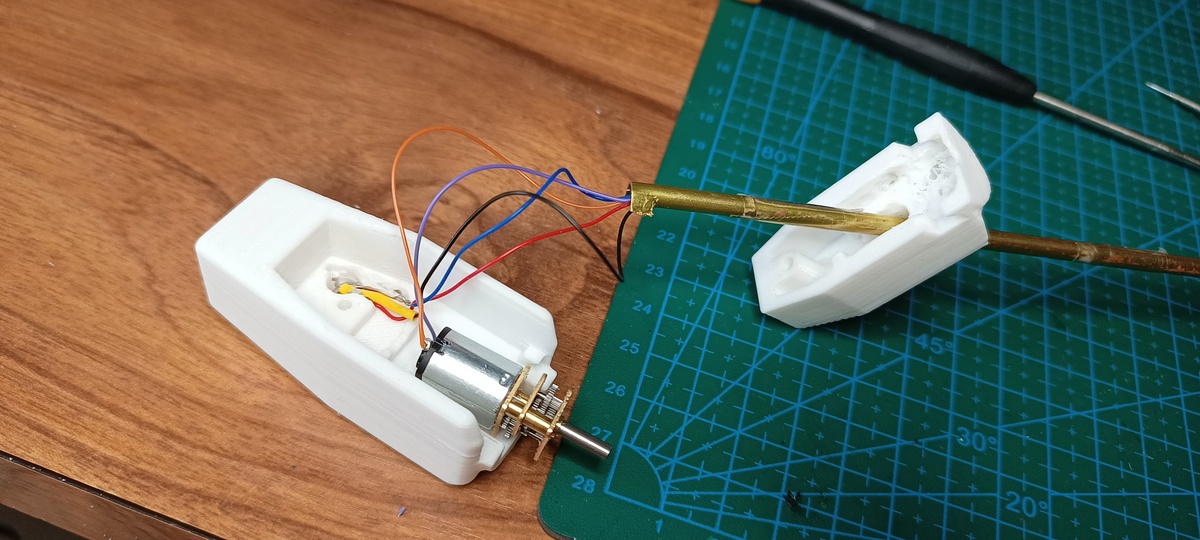

- Intégration LED bicolore rouge-bleu et un motoréducteur qui entraîne les pales en rotation
- Servomoteur sous l’éolienne pour faire pivoter d’environ 90° l’éolienne
Conception
- Un ESP8266 avec un coeur ESP Home permet la commande des 2 LED’s et deux 2 moteurs
Programmation
ESP8266
Home Assistant
Interface Web
Configurer le programme Arduino IDE pour installer un ESP8266
Installer la bibliothèque
Connecter ensuite via un câble USB et identifier le port USB utilisé
Installation de ESP Home sur l'ESP8266
Créer un fichier YAML pour définir l'accès à l'ESP8266 et définir les différentes actions :
- moteur DC commandé en PWM DC
- Servomoteur SG90
- 2 LED's
- carte son MP3 sur carte SD
Télécharger le fichier YAML permettant de créer le visu de l'interface Web et donner les ordres aux différents actionneurs
