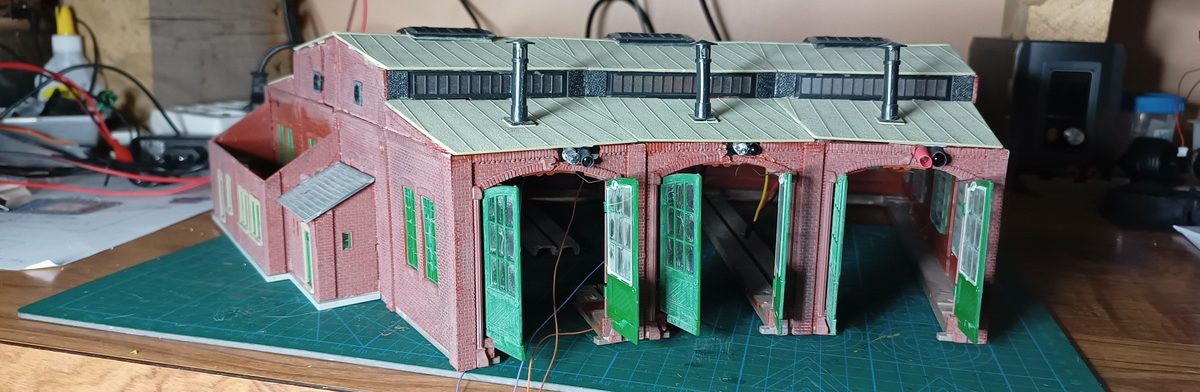

Rotonde avec 3 portes commandées par servomoteur, détecteur de présence loco, éclairages, générateurs de fumée
Description

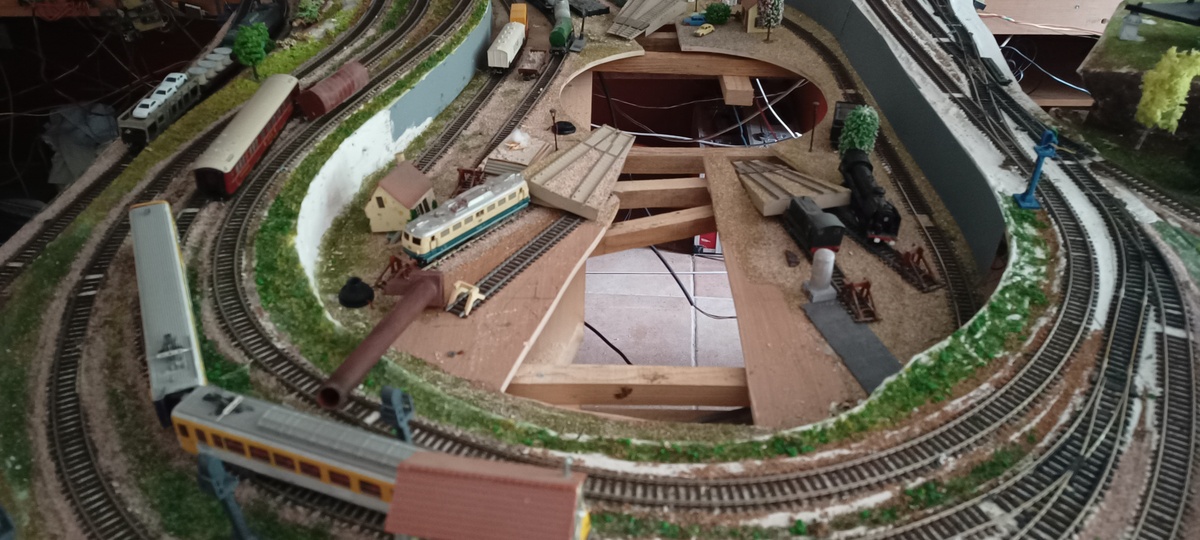

En relation avec le Pont Tournant qui supporte la partie principale de l’électronique (ESP8286, MPC27023, DFPlayer, ULN2001)

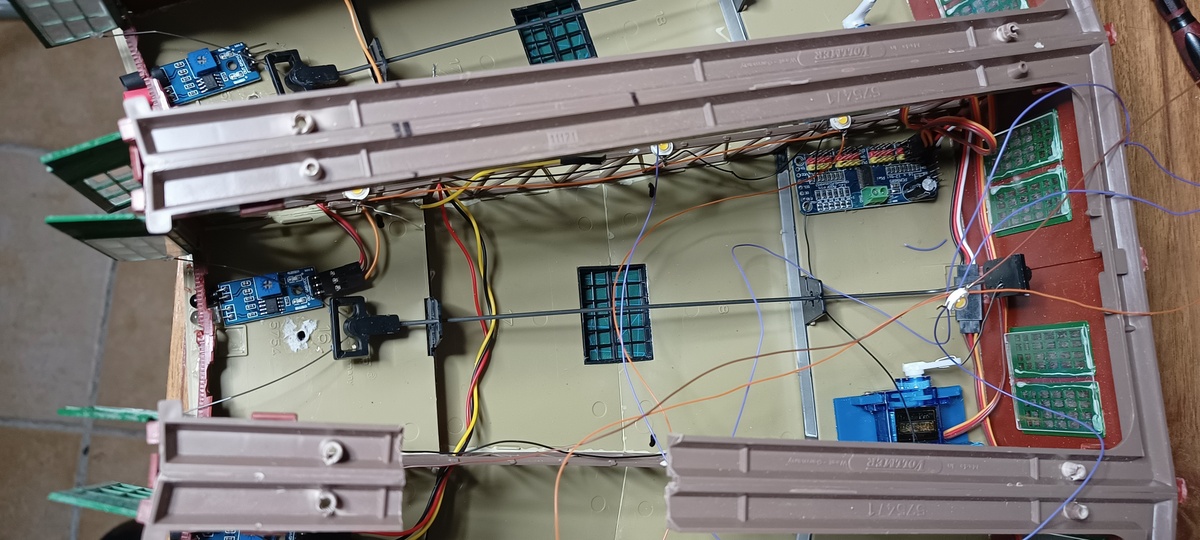

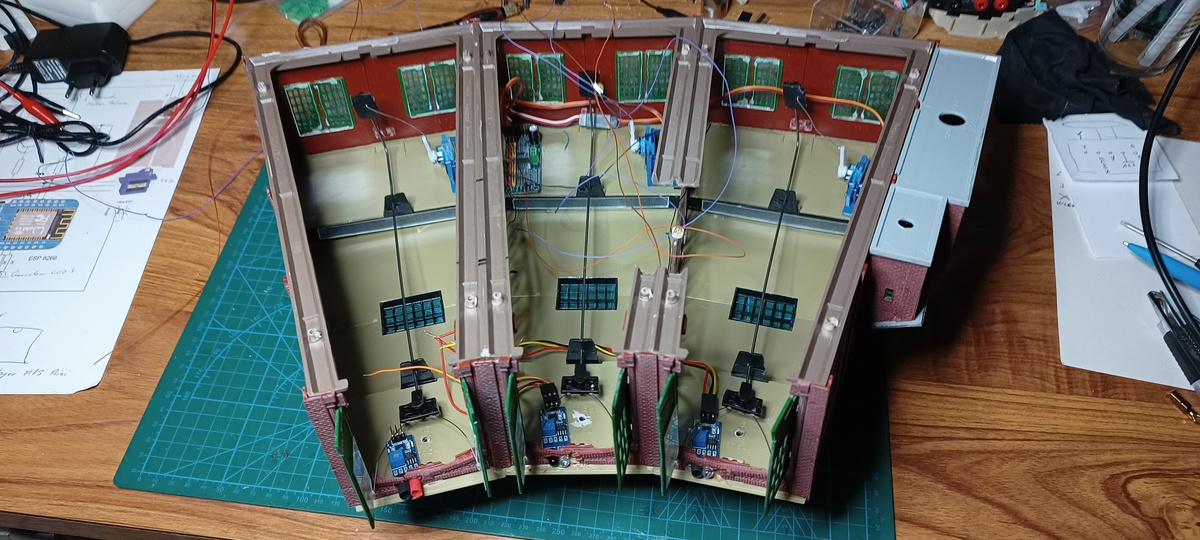

Chaque double portes est ouverte par un servomoteur

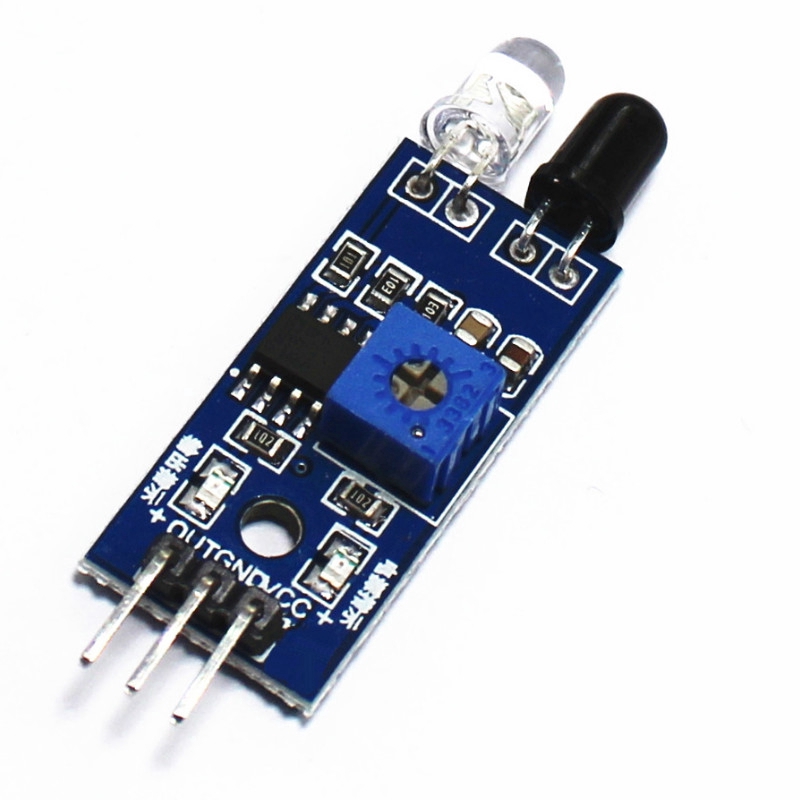

Des capteurs IR détectent la présence des loco sur chaque voie
Des LED’s dans et hors de la Rotonde permettent des éclairages variés

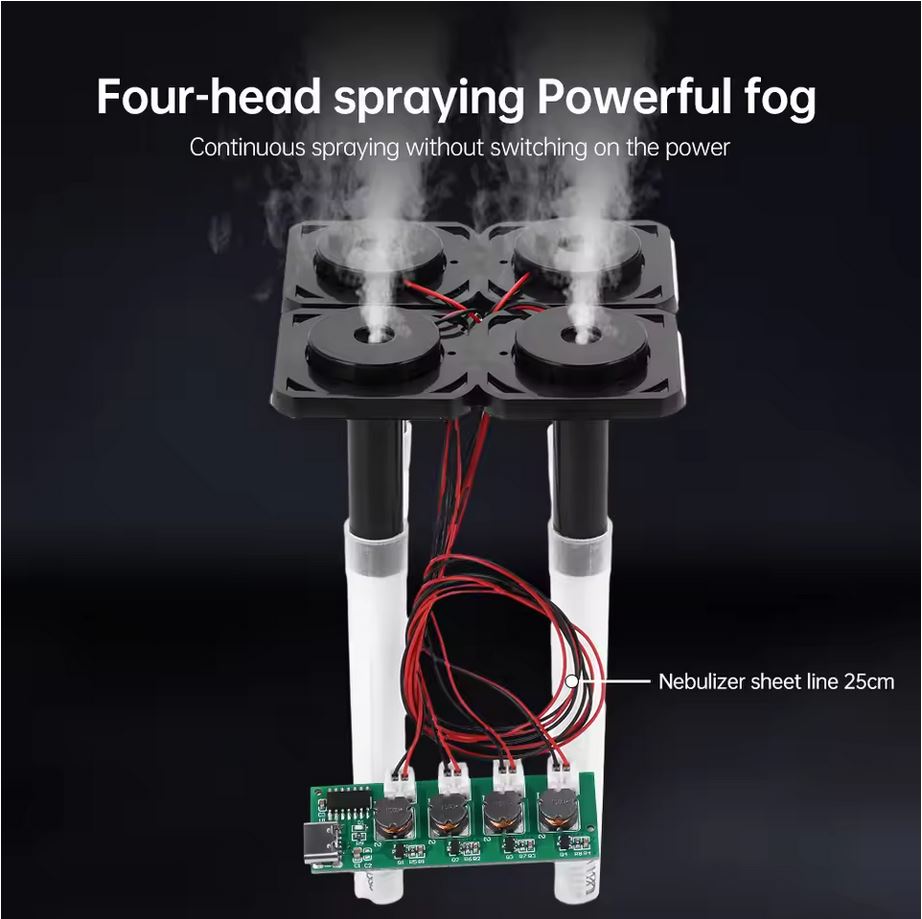

- Un générateur de fumée pour la cheminée et un autre dans la rotonde, deux autres à proximité
Conception
Synoptique impressionnant réalisé par ChatGPT! Pas mal d’erreurs mais c’est mignon 😉 A suivre…
- Un ESP8266 d1mini avec un cœur ESP Home permet la commande des moteurs, éclairages et sons de la zone Rotonde
Programmation
Configurer le programme Arduino IDE pour installer un ESP8266
Installer la bibliothèque
Connecter ensuite via un câble USB et identifier le port USB utilisé
Installation de ESP Home sur l'ESP8266
Créer un fichier YAML pour définir l'accès à l'ESP8266 et définir les différentes actions :
- moteur DC commandé en PWM DC
- Servomoteur SG90
- 2 LED's
- carte son MP3 sur carte SD
Télécharger le fichier YAML permettant de créer le visu de l'interface Web et donner les ordres aux différents actionneurs
