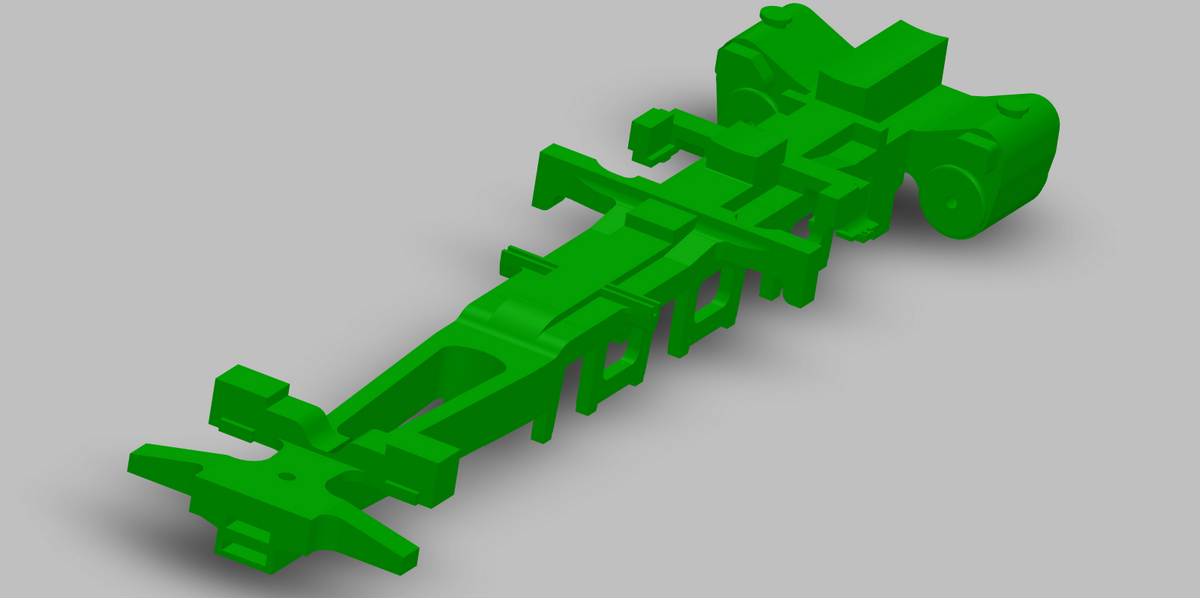

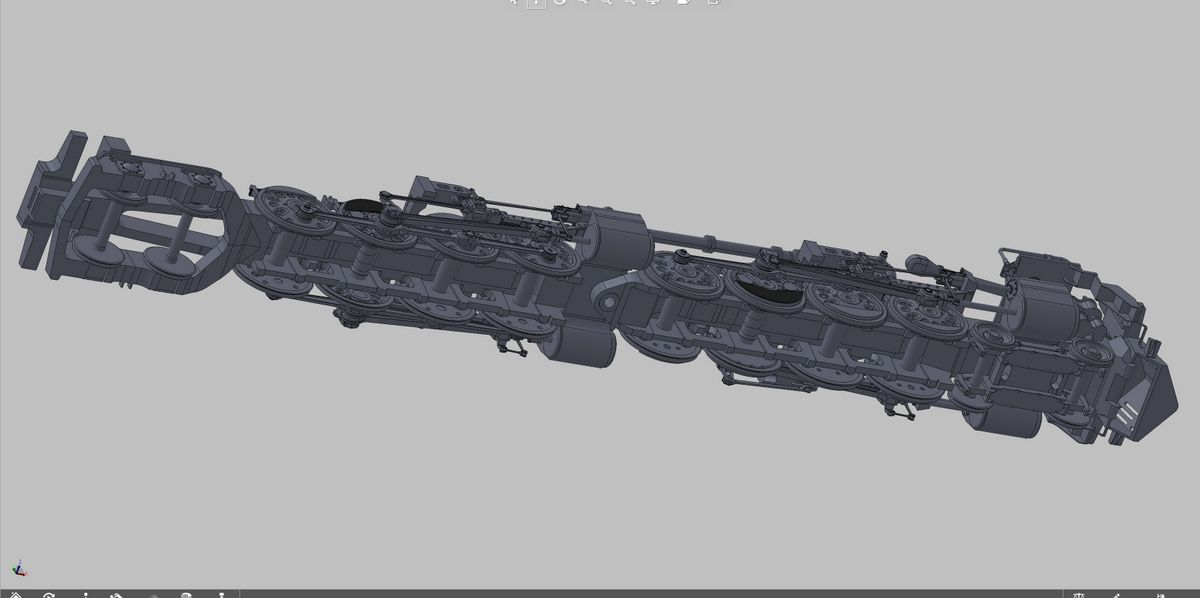

Conception / Modification des pièces avec Fusion 360, impression sur Zortrax (ABS) et Anet 8 (PLA)
En chiffres, environ
– 530 pièces imprimées en PLA principalement ou ABS
– 60 roulements à billes
– 3 moteurs pas à pas, multiples LED, 3 générateurs de fumées, générateur de sons
– logiciel de supervision de la maquette

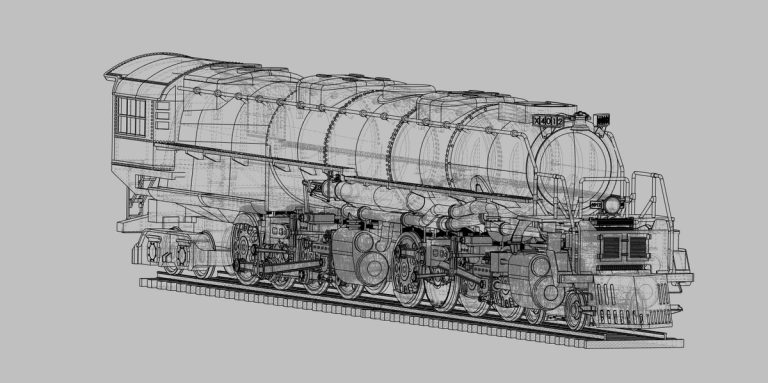

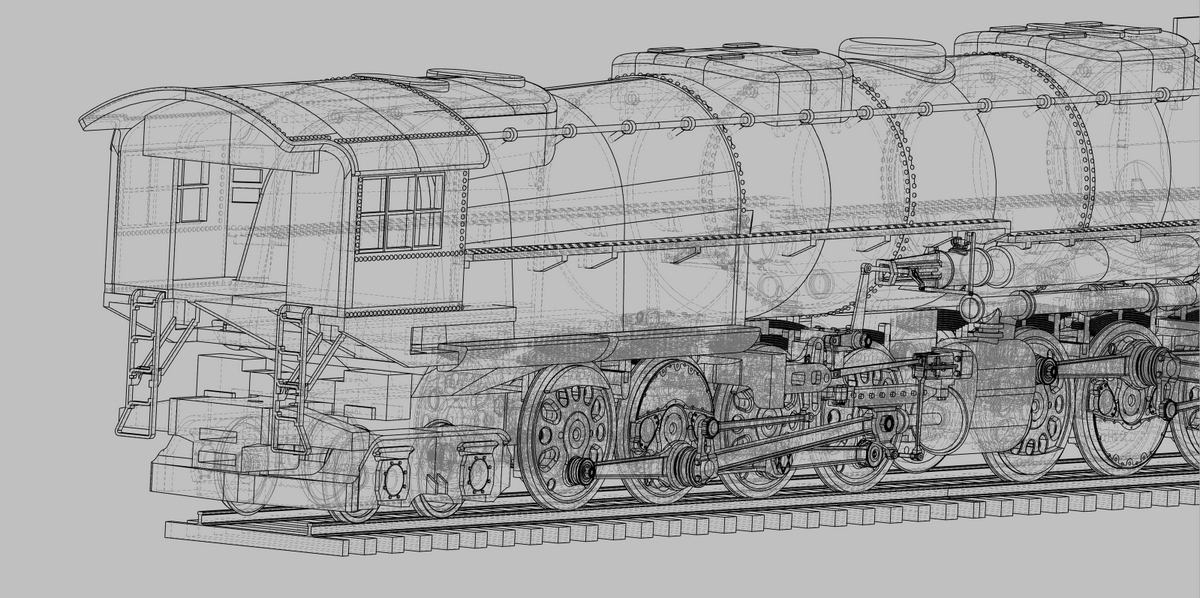

Locomotive américaine des années 1941-70
– Maquette de 1,80 mètre pour la Locomotive et 1,05 m. pour le Tender, échelle de 1:15
– Motorisation des 4 x 4 roues de 10,6 cm de diamètre (1,72 m. en taille réelle) !
– Divers organes montrant l’articulation complexe de la loco, éclairages, ambiances sonore et fumées

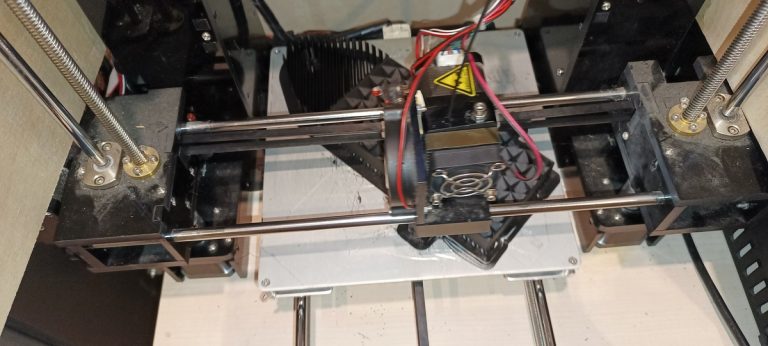

Impression 3D

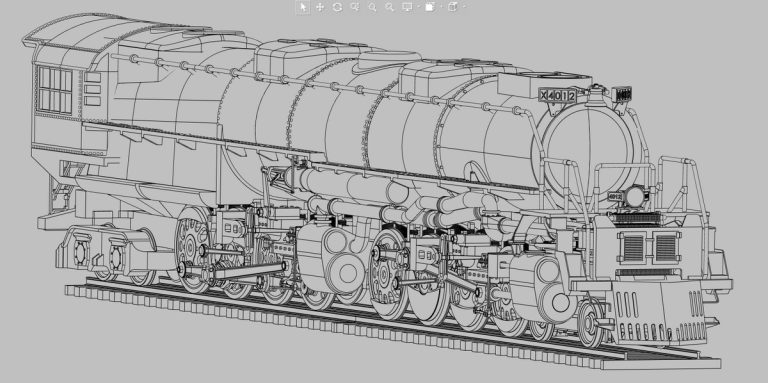

Je suis partis de la réalisation de Paul Fischer en 2014 pour Makerbot.
https://www.thingiverse.com/thing:259005

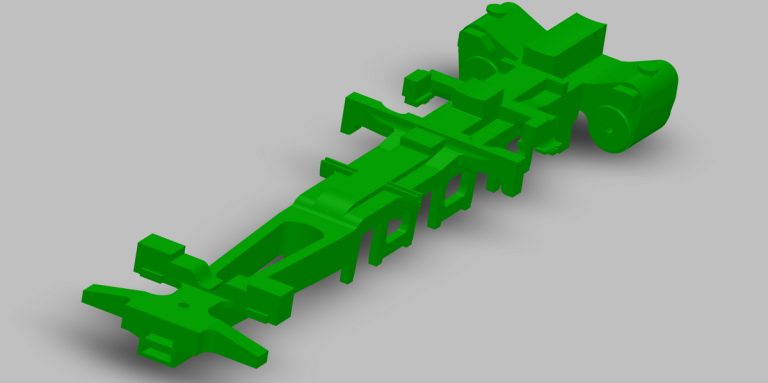

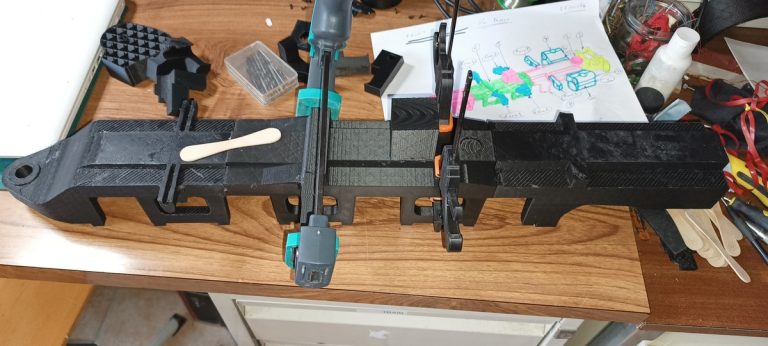

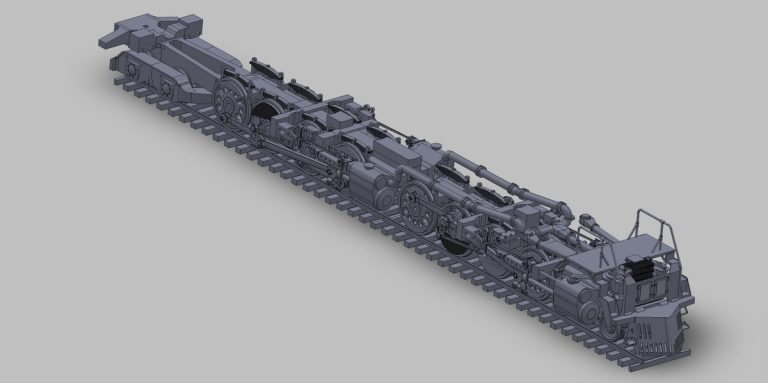

J’ai modifié 1/5ème des pièces (530 au total) pour rajouter environ 60 roulements à billes, des moteurs pas à pas, des engrenages, des LED’s afin d’avoir une maquette animée !!!
Travaux prévus

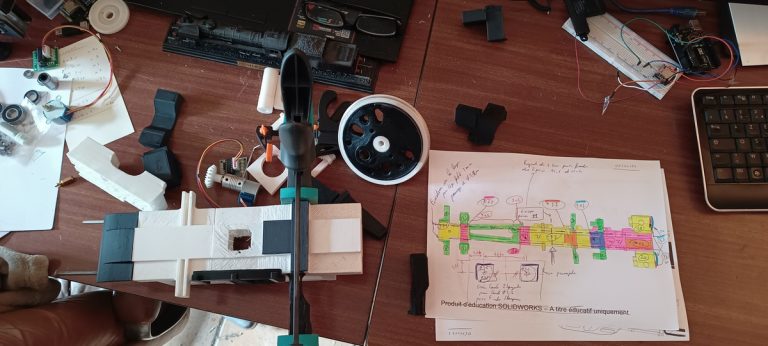

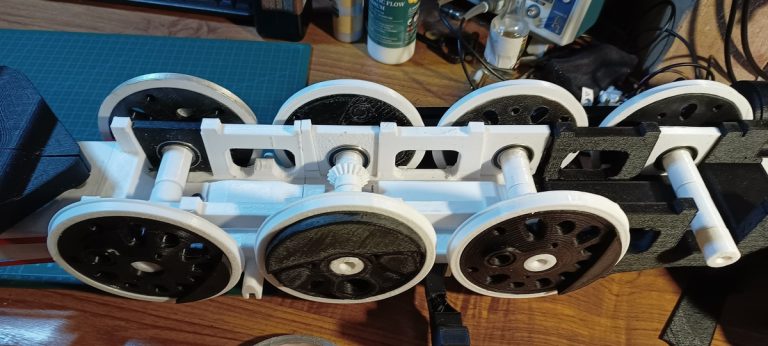

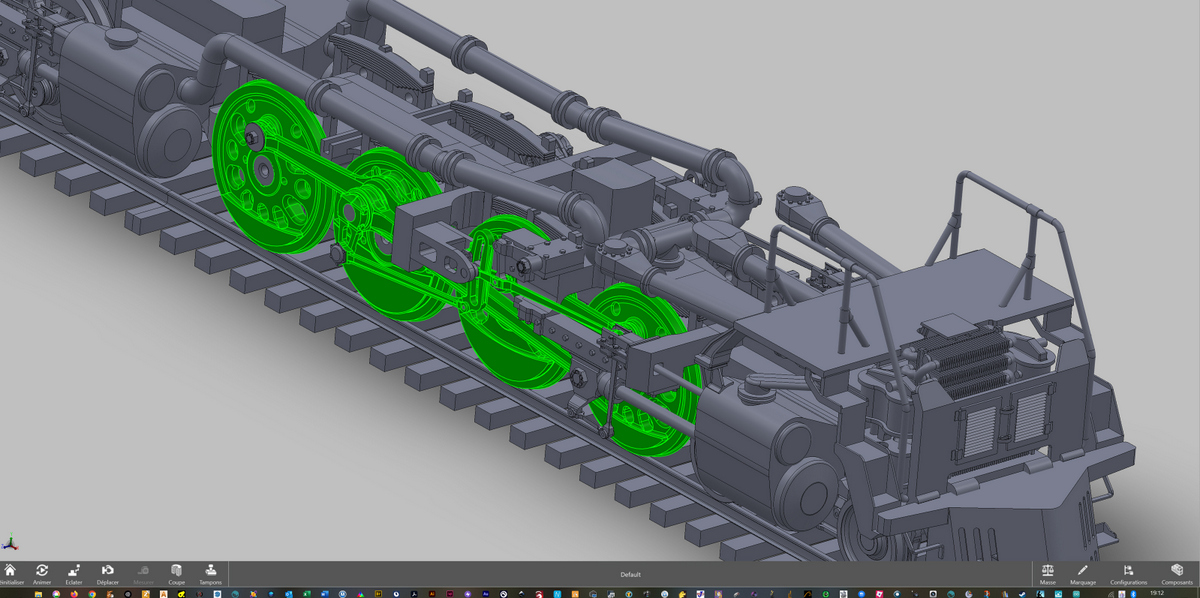

Deux moteurs pas à pas couplés par engrenages coniques aux roues principales, la vitesse devant être pilotées par un programme géré par le visiteur
3 générateurs de fumées, synchronisées à la vitesse de la loco. 2 générateurs sur l'avant de la locomotive et un autre qui échappe la fumée à divers endroits vers les roues. Les fumées sont générées par des diffuseurs piezo de vapeur d'eau.
Divers sons, loco à l'arrêt, démarrage loco, vitesse de croisière, musique de Far West, ...
Divers éclairages, cabine, roues, ambiance, ...
Peinture de 5 mètres x 40 cm qui se déroule en fonction de la vitesse de la loco (soit 2,4 m. de panorama en permanence visible). Paysage qui représente une vue du Far West avec une partie avec un levé du jour et l'autre partie avec la tombée de la nuit :
Monument Valley
