Concept Général
Cette interface à deux parties :
- Un piano magique avec détecteur IR actionné par les enfants (baguette magique)
- Une tablette Android 8 " (don Michèle) pour gérer les locos sur iTrain
Structure :

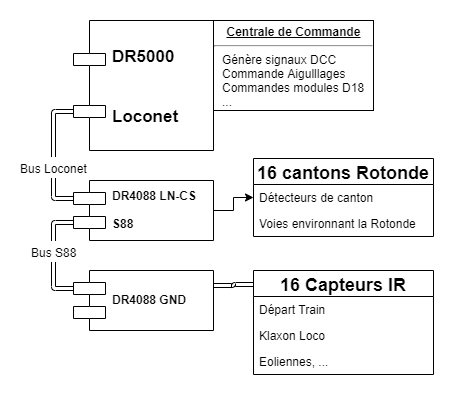

- 16 détecteur IR détecterons le bout de la baguette magique, l’information remontera
DR4088 –>DR5000 –> iTrain ou/et Home Assistant - iTrain commandant les trains, aiguillages, feux, lumières maquettes
Fonctionnement :

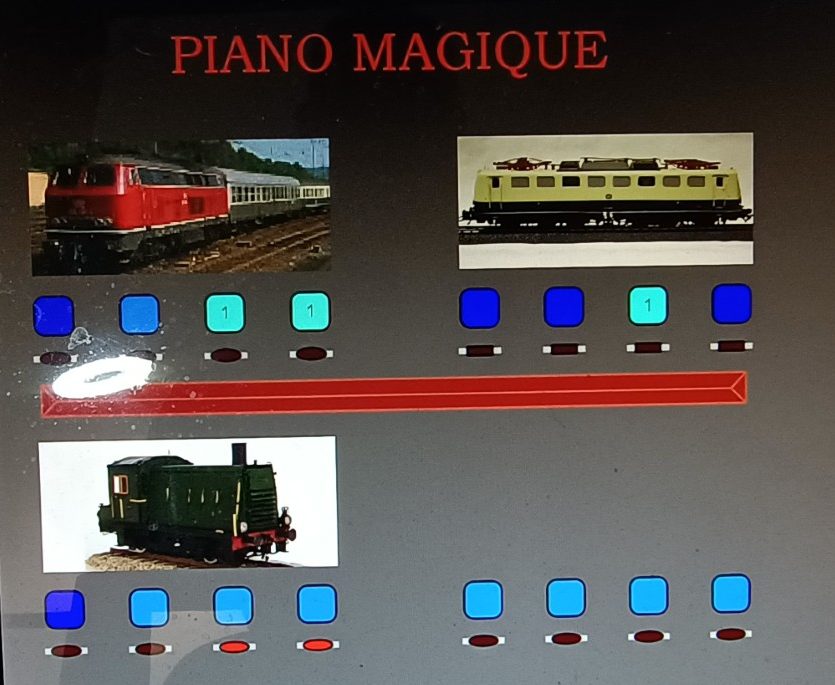

- Piano Magique : l’enclenchement d’un Détecteur IR enclenche une Action, celle-ci peut être complexe, exemples :
– Marche loco Rouge (bruit ouverture porte, 2 sec, éclairage cabine et compartiment machine, 1 sec, feux avant, 2 sec, moteur pompe, 2 sec, moteur loco, 2 sec, klaxon)
– Arrêt loco Rouge, semblable au Marche loco mais à l’envers
– Klaxon 1, 1 sec, klaxon 2, 3 sec, klaxons 1 et 2
– Départ itinéraire de la loco Rouge défini par iTrain– 4 Actions loco Jaune
– 4 Actions loco Verte
– 4 autres actions à définir
- Tablette Android 8″ permet d’accéder au serveur iTrain et commander l’ensemble des loco : fonctions loco, lancement itinéraire
- Plus tard voir possibilité d’interactions (via protocole MQTT) et l’Intelligence Artificielle de l’Automate Chef de Gare LUC

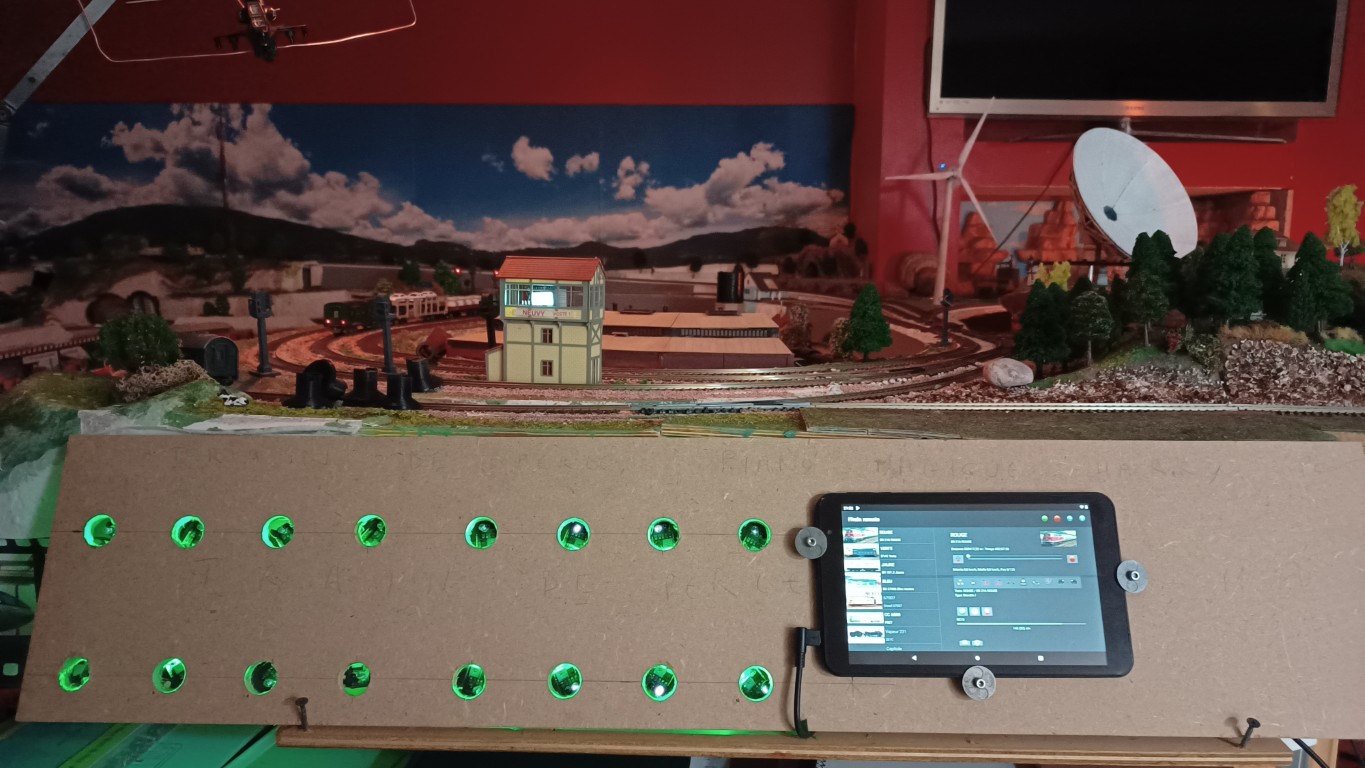

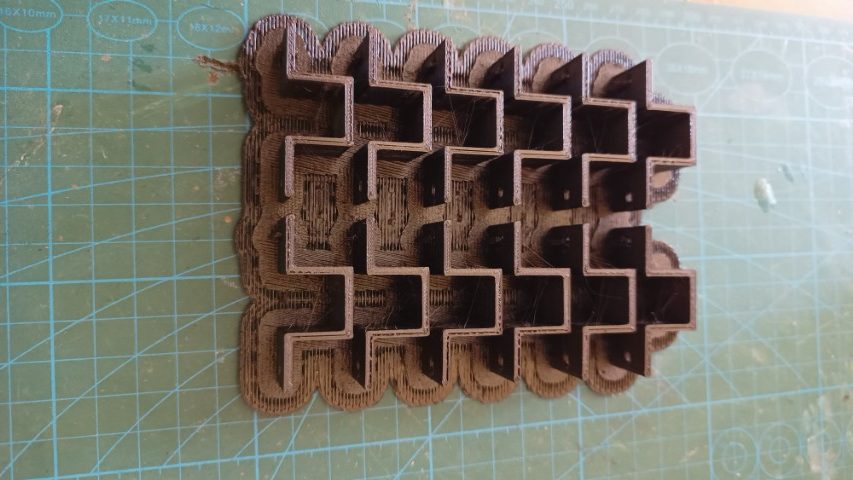

En photos
NB : le logiciel draw.io permet de faire facilement des schémas de principe, des petits schémas électronique, …
https://app.diagrams.net/ pour faire diagramme sur Web
https://www.drawio.com/ pour télécharger l’application.
A poursuivre :
- Poursuivre affectation d’actions sur iTrain
- Plus tard voir possibilité d’actions sur Home Assistant via protocole MQTT
