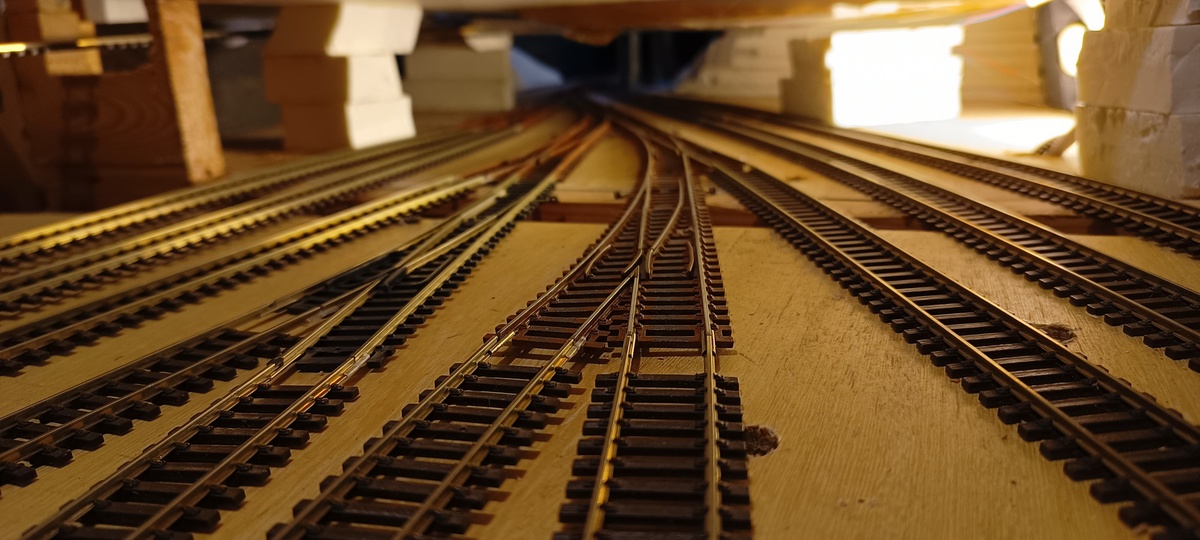

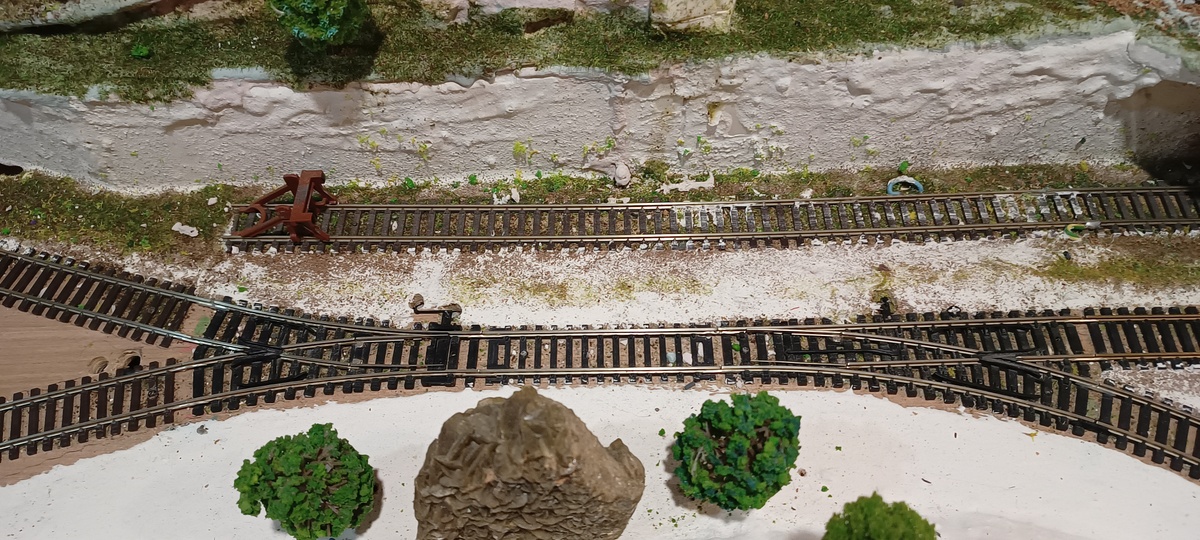

Motorisation d'un aiguillage basique (récupéré à la brocante ou donné) avec un servo-moteur SG90, coût global de l'ordre d'un euro
Description

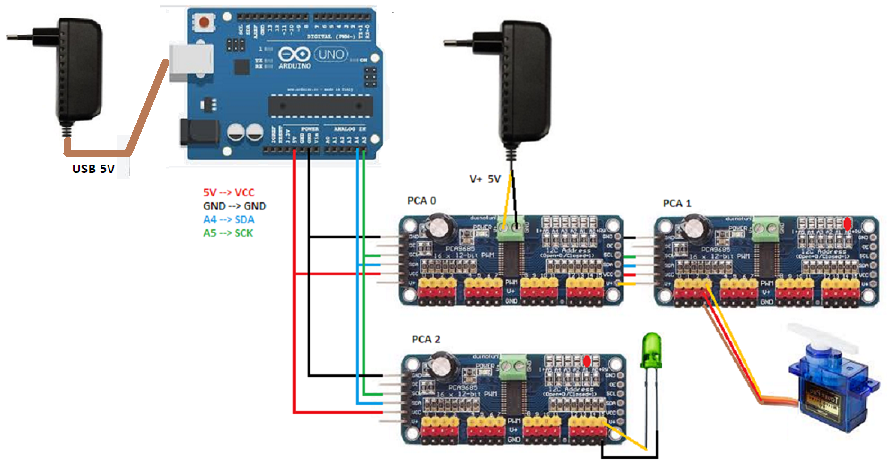

- Servo-moteur SG90 180° piloté avec PCA9685 (permet la commande de 12 servo)

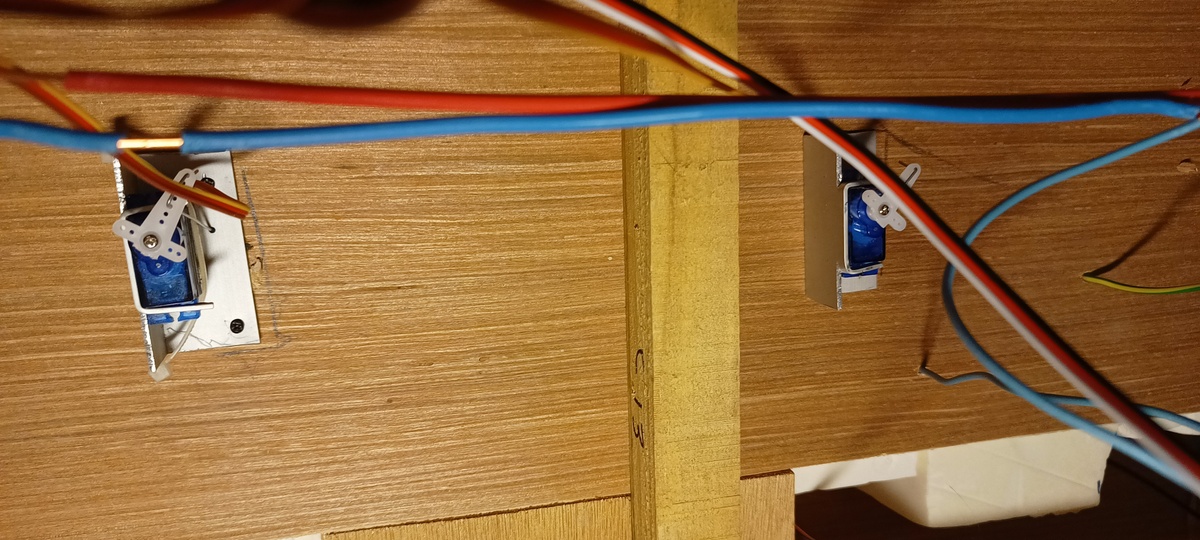

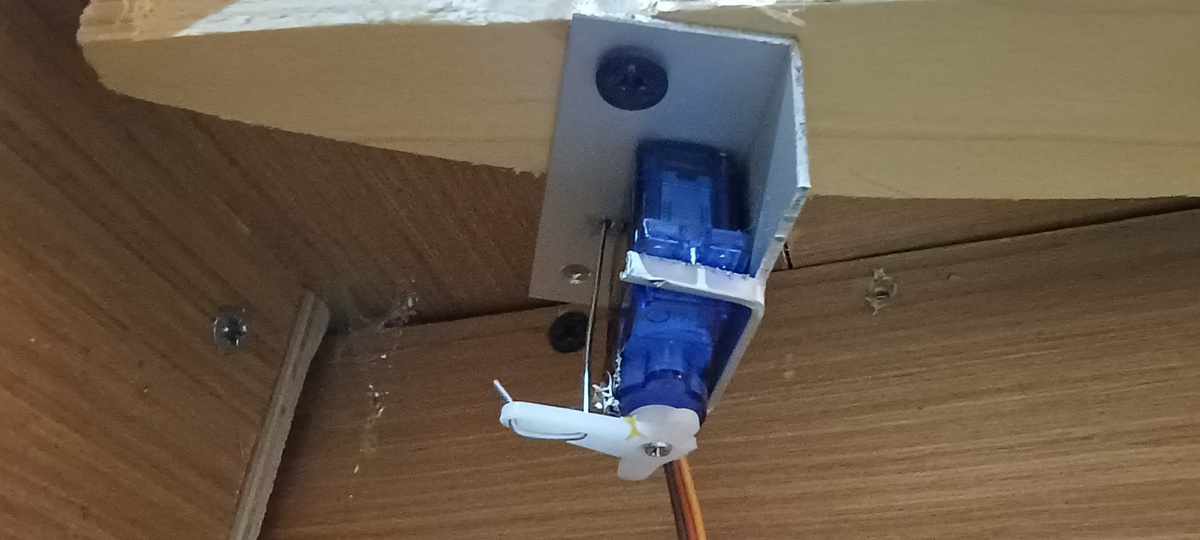

- Cornière alu 25×25 mm, découpée et percée qui permet la fixation du servo-moteur simplement. Généralement sous l’aiguillage, une tige métallique permet de manœuvrer l’aiguillage
- Éclairage avec effets sous la plateforme tournante du manège
Electronique

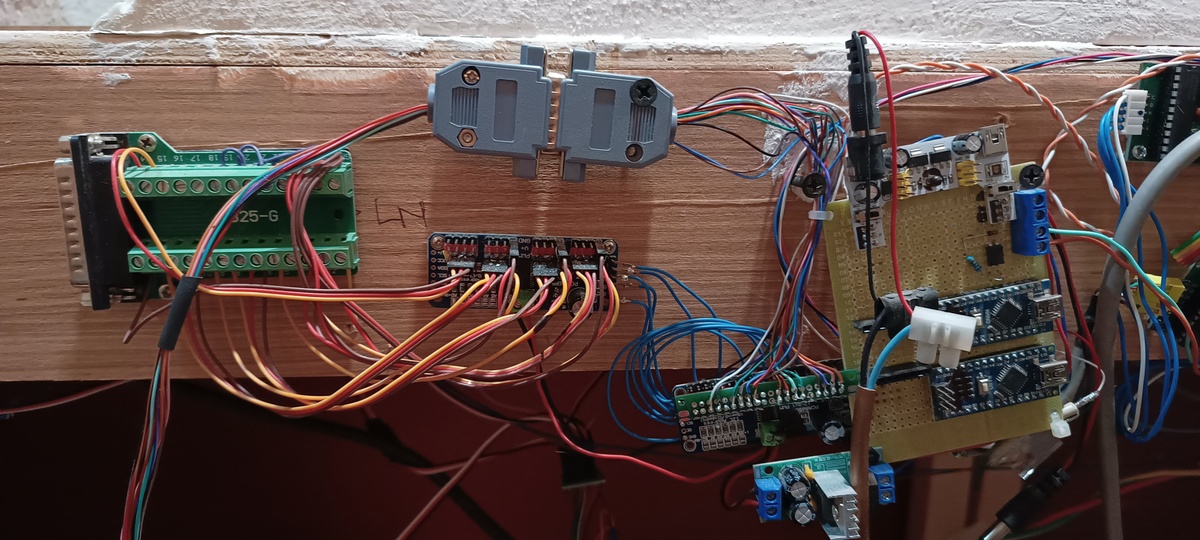

- Intégrer dans une carte Arduino, le programme d’Ulysse D18. Ensuite programmer chaque servo (butées, lien avec le logiciel iTrain, …).
Cela demande une bonne connaissance sur l’Arduino et de s’accrocher 😉 - J’ai 3 modules D18 soit au total 48 commandes d’aiguillages mais cela peut facilement s’étendre
- Les câblages sont un peu brouillon, un de ses jours j’y mettrai de l’ordre
Programmation
ESP8266
Home Assistant
Interface Web
Configurer le programme Arduino IDE pour installer un ESP8266
Installer la bibliothèque
Connecter ensuite via un câble USB et identifier le port USB utilisé
Téléchargement de votre programme
Les 2 écrans de gauche affichent des itinéraires avec les mouvements de trains (divers tracés de traits de couleur).
Le 3ème affiche une horloge avec le temps accéléré x10
Via une liaison USB. Il faut installer le logiciel Arduino IDE sur votre PC
