Electronique de commande Big Boy

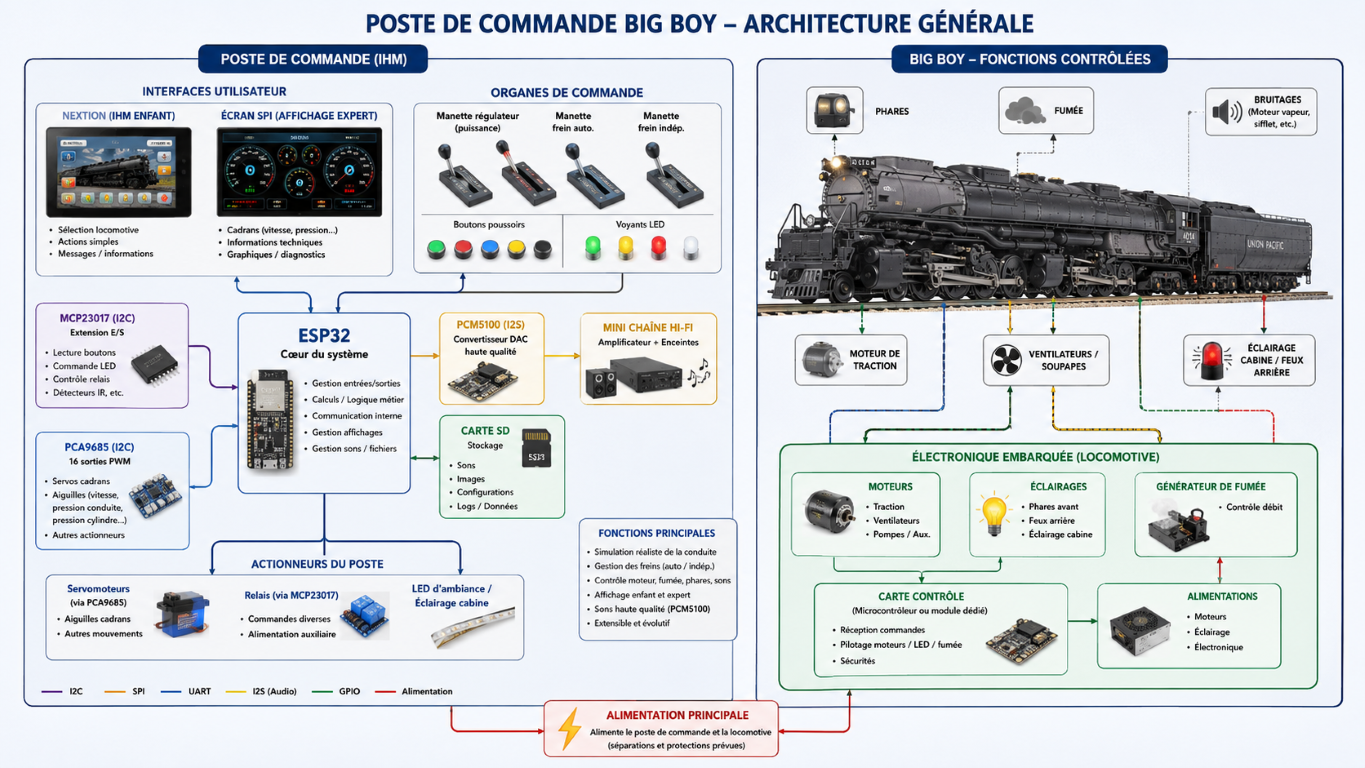

VUE D'ENSEMBLE DU SYSTEME

Poste de conduite basé sur un ESP32 central, qui gère :

🎛️ Entrées utilisateur (manettes, boutons)
📟 Interfaces visuelles (Nextion + écran SPI)
⚙️ Actionneurs (servos, LED, relais)
🔊 Retour sonore (PCM5100)
💾 Stockage (SD)

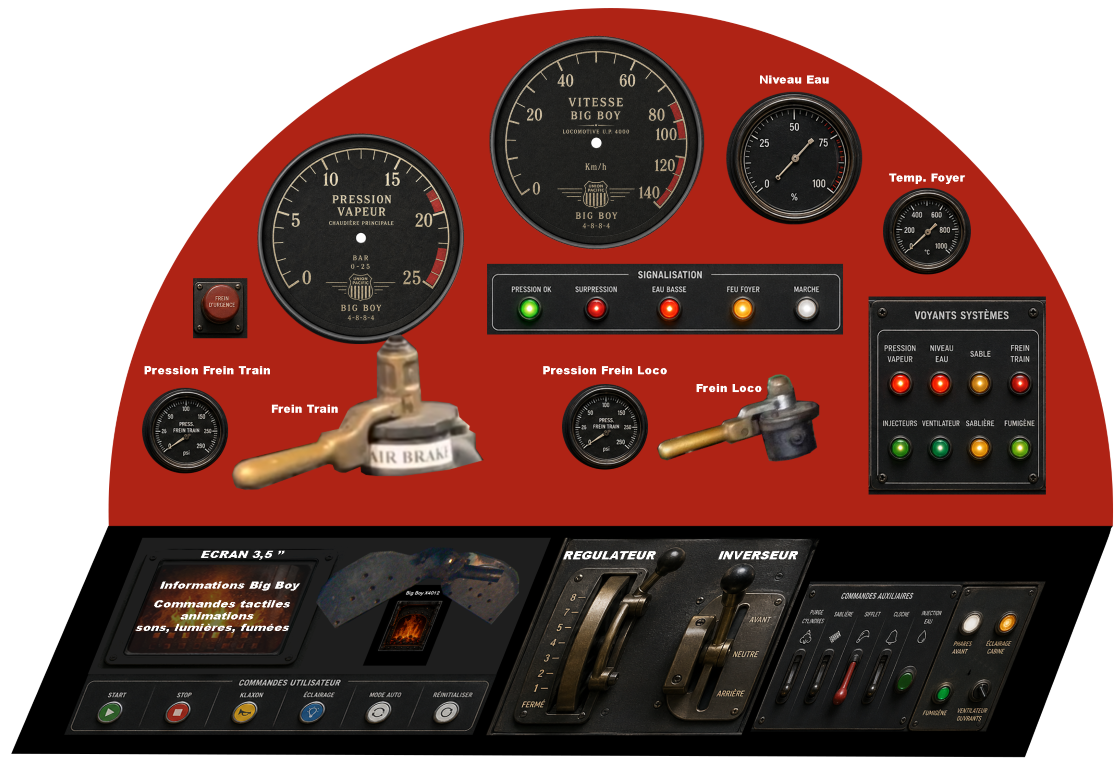

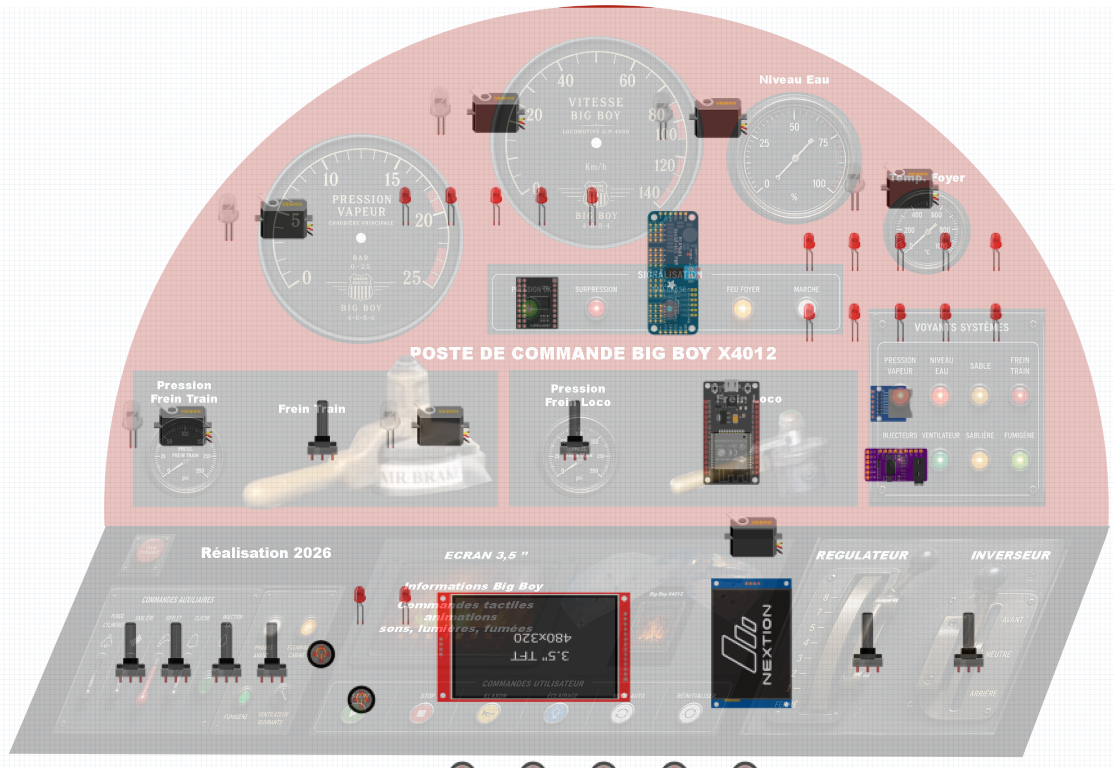

Interfaces IHM

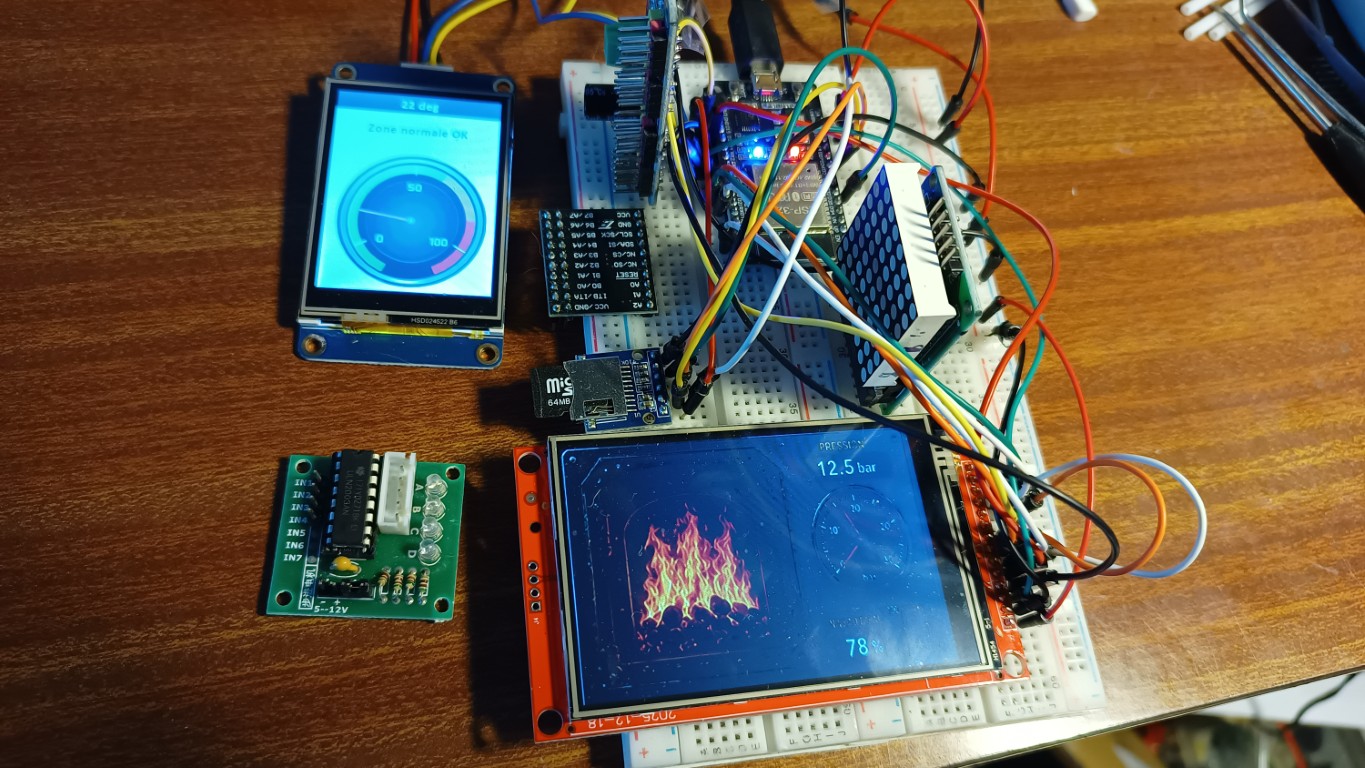

Reste à câbler 8x8display – MPC23017 – ULN2003 – PCA9685 à ESP32 et à programmer

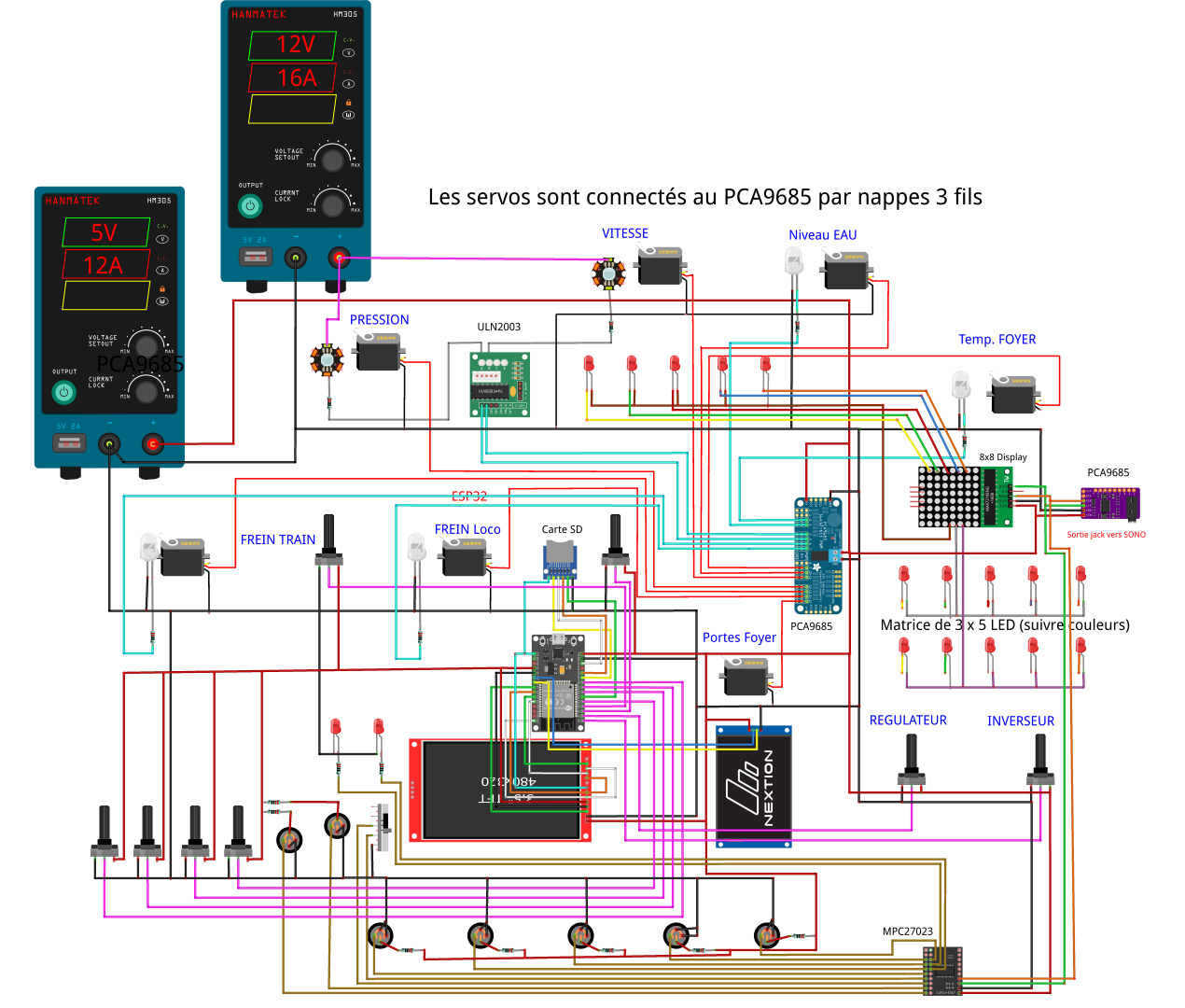

Câblage électronique poste de commande – Incomplet

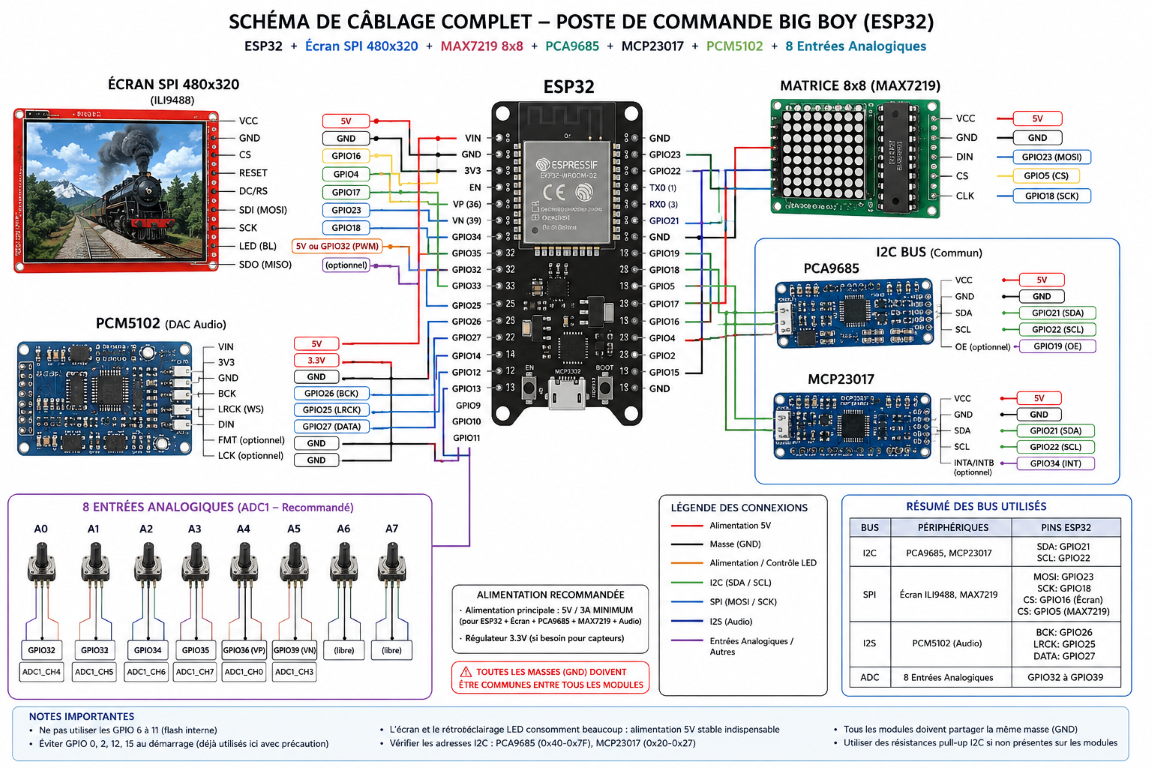

Proposition ChatGPT Faux mais intéressant pour câbler PCA9685, MPC23017, 8×8 display, avec ESP32

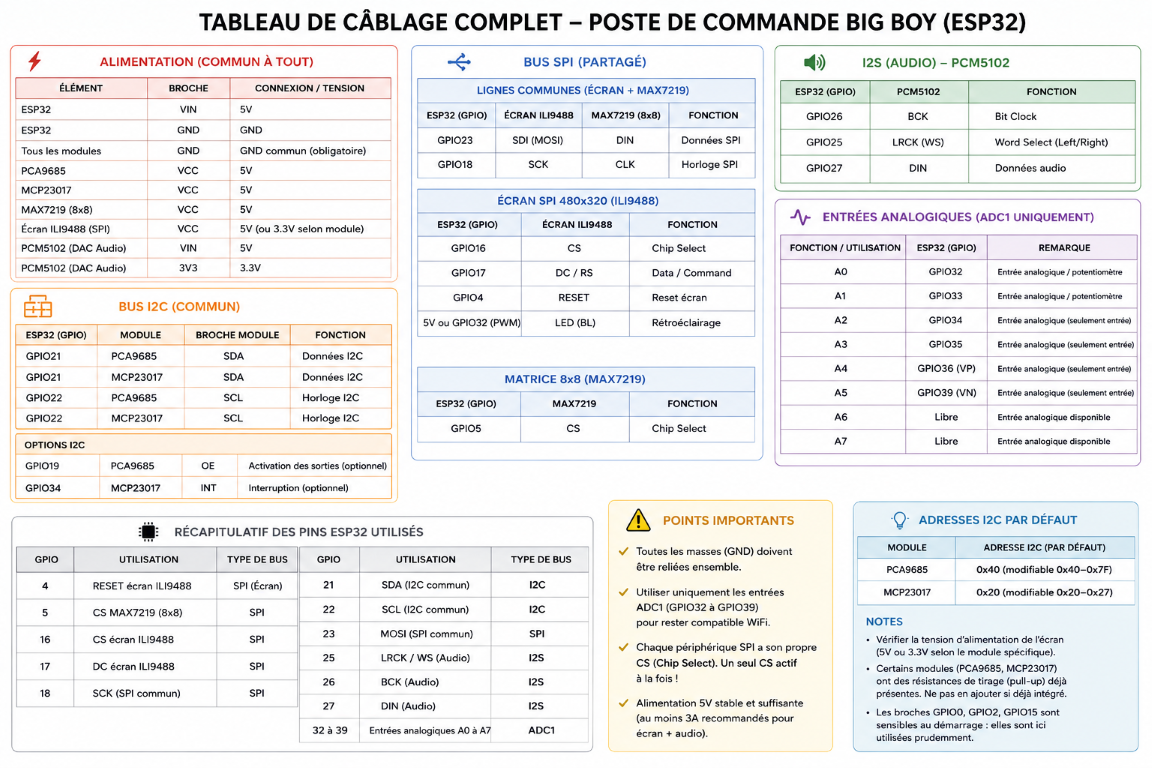

Tableau de câblage relié à ESP32 – a verifier

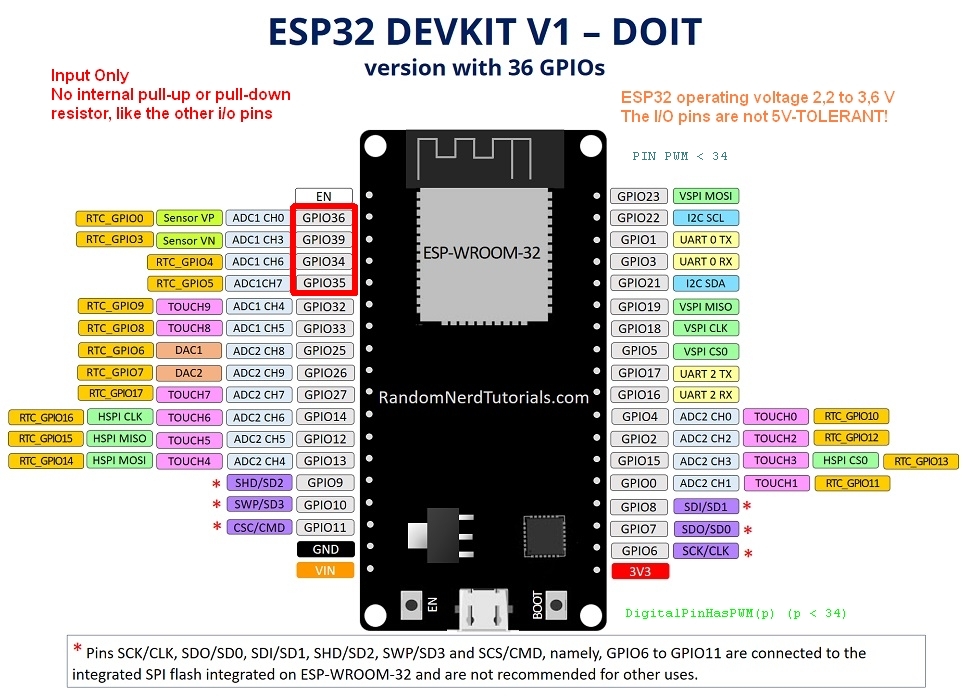

ESP32 processeur double cœur communique en wifi

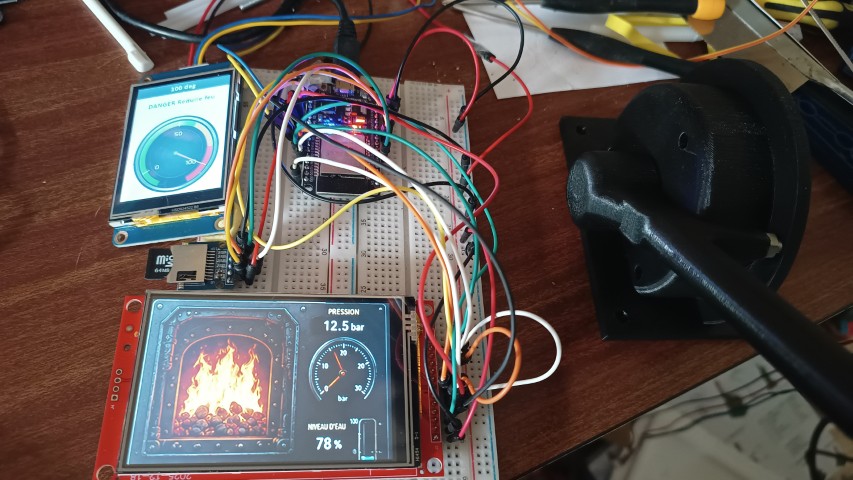

Après 4 jours de bataille ! Pilote des écrans tactiles et accès carte SD OK ;-))

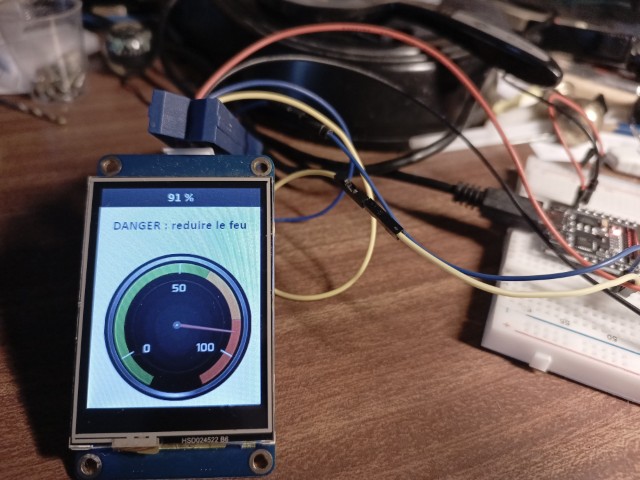

Jauge Température Nextion – Ce sera une aide didactique pour gérer des situations délicates de commande Big Boy ou pour apprendre la conduite loco

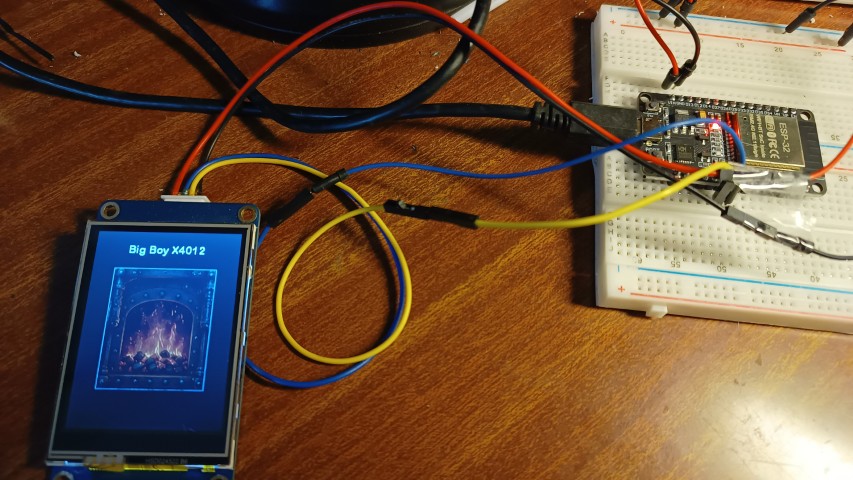

Nextion connecté à ESP32 dédié au Poste de Pilotage Big Boy

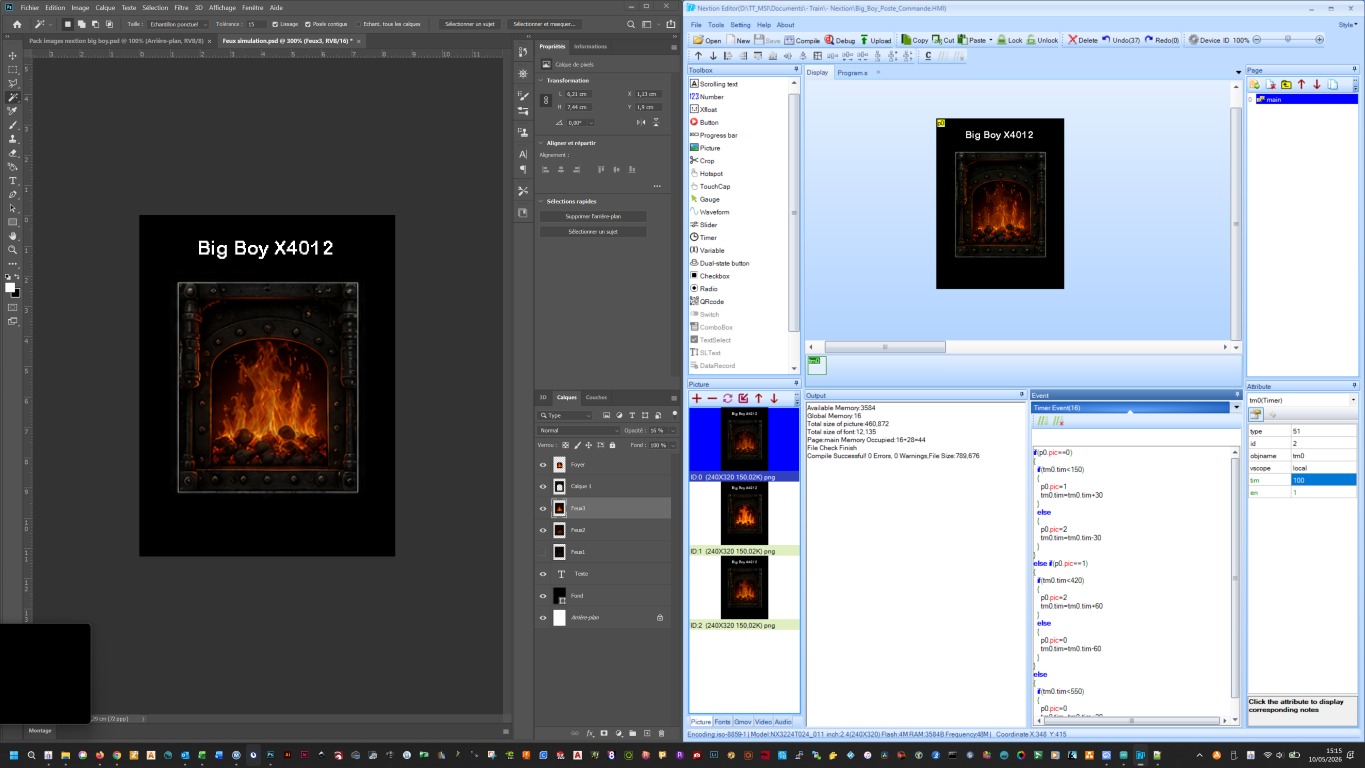

Logiciels pour la création du feu : à gauche Photoshop, à droite logiciel Nextion

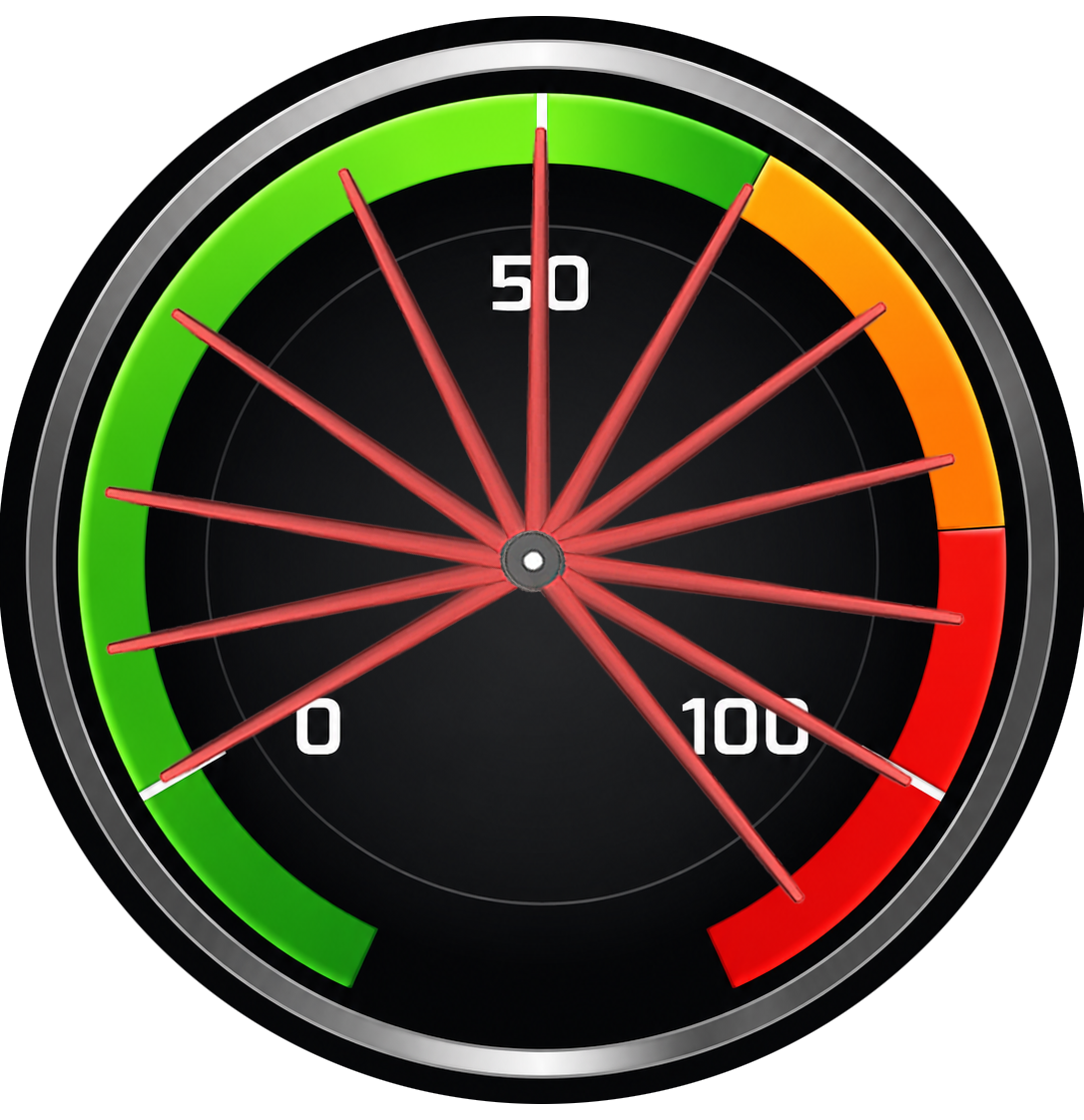

Cadran général aiguille 12 positions (tous les 10 degrés)

Le

Sol

A faire

Ce qui avance est en GRAS !
–

Big BoyConceptionsupervision

En résumé

120 m. de rails
55 aiguillages
60 Feux
45 cantons, …
